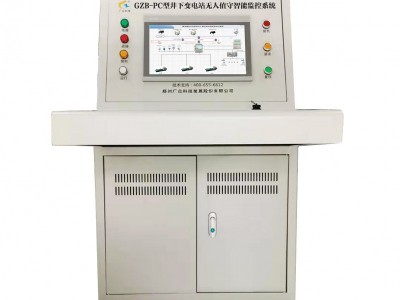

BDZ—PC型井下变电站无人值守智能监控系统

一、简介

本系统设计科学、先进、性能可靠，功耗低，可实现集中远程在线监测，在线控制，高清视频监控。

系统基于工业以太环网+现场总线的模式构建，采用智能化的接口设备，系统主要由地面控制主站、通讯接口、监控分站、本安电源、数字化综保（高压、低压）等组成，可实现快速故障诊断，保证控制的实时性、确定性和可靠性。

本系统具有接口，可通过企业局域网连接至管理信息系统，提供井下供电系统的实时及历史数据查询，报表功能丰富。

二、主要功能

1. 遥测功能：过载、断路、漏电延时；进线侧电压值；负载侧电流值；合\分闸状态；遥测采集电能、电量、峰谷值等。

2. 遥控功能：远程控制开关的分\合闸；远程控制开关的综合保护器复位。

3. 遥调功能：远程设定开关的整定权，由控制中心控制综保的整定值。

4. 综合保护功能：短路速断保护，过载反时限保护，电流型馈电保护，电缆开路、短路保护。高电压保护、地电压保护等。

5. 报表功能：操作记录报表及打印，故障记录报表及打印，实时参数报表及打印。

6. 通过快速数据通讯技术，实现防越级跳闸功能。
