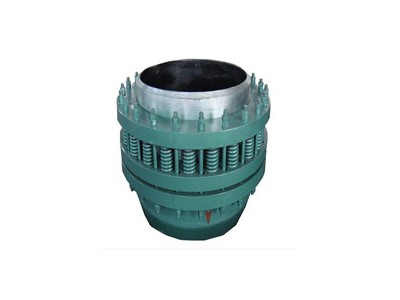

免维护旋转补偿器和旋转补偿器产品使用都是靠填料腔内的柔性填料进行密封。产品使用过程中每旋转一次填料就会磨损一点，当磨损量达到一定值时，产品就会出现泄漏。旋转补偿器必须将热网管线停气，把填料压紧法兰卸下，加入一定量的填料，再压紧法兰，恢复使用；而免维护旋转补偿器因在填料压紧法兰上方增加了一组弹簧，当填料出现微量磨损时，依靠压紧弹簧的张力给予补偿，从而延长产品发生泄漏时间（泄漏时间延后3-5年）。当磨损量超过弹簧张力补偿量时，只需扳紧弹簧压紧法兰上方的螺帽即可，不需要停气修复，运行无次数限制，不易产生泄漏，从而大大提高供气单位和用气单位的社会经济效益。该产品在4.0Mpa的压力下补偿5000次不产生泄漏，密封效果好。
|
序号order |
公称通径（DN） |
接口尺寸（ D ） |
z大外形尺寸（D1） |
产品长度（L） |
|
1 |
50 |
57 |
142 |
225 |
|
2 |
80 |
89 |
190 |
250 |
|
3 |
100 |
108 |
220 |
250 |
|
4 |
125 |
133 |
240 |
280 |
|
5 |
150 |
159 |
275 |
280 |
|
6 |
200 |
219 |
335 |
300 |
|
7 |
250 |
273 |
395 |
300 |
|
8 |
300 |
325 |
450 |
350 |
|
9 |
350 |
377 |
510 |
350 |
|
10 |
400 |
426 |
560 |
350 |
|
11 |
450 |
480 |
610 |
380 |
|
12 |
500 |
530 |
670 |
380 |
|
13 |
600 |
630 |
760 |
400 |
