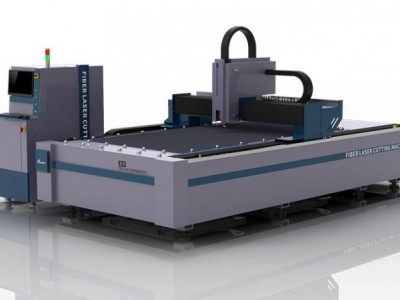

X9【功能特性】
■ 一款工业光纤激光机，适合金属切割加工。
■ 采用整体板材焊接结构，成形后整机热处理后一次性精加工成形。
■ 整机采用独特的齿条双驱结构，提高了机床的稳定性和同步性。
■ 采用进口材料制成的高柔性电缆，保证机床在长期反复的运行中，不易被折断。
■ 配备工业级控制系统，保证机床高速情况下运转，精细无锯齿波纹，轮廓清晰。
工业光纤激光切割机X9的应用材料：
本设备适用的材料有不锈钢、镀锌板、黄铜、铝、冷板、碳钢、镀锌板等。
|
配置参数 |
2020款-X9-3015 | 2020款-X9-4015 | 2020款-X9-6020 |
| 外形尺寸 |
3620*2500*2215 (mm) |
5820*2500*2215 (mm) |
8500*3800*2215 (mm) |
|
加工尺寸 |
1500*3000 (mm) |
1500*4000 (mm) |
2020*6050 (mm) |
|
机床床身 |
板焊床身 |
板焊床身 | 板焊床身 |
|
机床处理 |
高温回火 |
高温回火 | 高温回火 |
|
控制系统 |
上海柏楚 |
上海柏楚 | 上海柏楚 |
|
激光头 |
HASSFULL自动调焦头 |
HASSFULL自动调焦头 | HASSFULL自动调焦头 |
|
激光器 |
Max连续激光发生器 |
Max连续激光发生器 |
Max连续激光发生器 |
|
X/Y传动形式 |
研磨齿条 |
研磨齿条 |
研磨齿条 |
|
Z传动形式 |
滚珠丝杠 |
滚珠丝杠 |
滚珠丝杠 |
|
传动电机 |
Inovance高精密伺服 |
Inovance高精密伺服 |
Inovance高精密伺服 |
|
传动导轨 |
重载式高精密研磨导轨 |
重载式高精密研磨导轨 |
重载式高精密研磨导轨 |
|
传动减速 |
法兰减速机 |
法兰减速机 |
法兰减速机 |
|
冷水机 |
工业双控冷水机 |
工业双控冷水机 |
工业双控冷水机 |
|
电器元件 |
法国施耐德 |
法国施耐德 |
法国施耐德 |
|
空调 |
工业级恒温空调 |
工业级恒温空调 |
工业级恒温空调 |
|
气动元器件 |
亚德客高压电磁阀 |
亚德客高压电磁阀 |
亚德客高压电磁阀 |
|
比例阀 |
日本SMC |
日本SMC |
日本SMC |
| 润滑注油 |
自动油泵 |
自动油泵 |
自动油泵 |
|
排烟 |
分区独立排烟 |
分区独立排烟 |
分区独立排烟 |
|
控制柜 |
独立控制柜 | 独立控制柜 | 独立控制柜 |
|
工作电压 |
AC380/50HZ |
AC380/50HZ |
AC380/50HZ |
|
z高移动速度 |
90m/min |
90m/min |
90m/min |
|
z大工作速度 |
40m/min |
40m/min |
40m/min |
|
整机重量 |
4800KG |
4800KG | 4800KG |
1、广告制作行业：广告行业传统制作存在精度低、人员要求高、人力费用高、效率低等劣势。使用工业光纤激光切割机X9，加工效率高、无需二次返工，而且招聘的人员要求低，人力成本低廉。
2、厨具行业：传统的厨具行业制作工作效率低、使用成本高，而且需要模具。而工业光纤激光切割机X9无需模具，节约了模具成本，并且切割速度快、效果好。
3、农业机械行业：使用工业光纤激光切割机X9可以加工任何复杂的图形，降低了生产成本，提高了生产效益。
4、钣金加工行业：这块也是应用的比较多的行业。激光切割柔性切割，切割速度快、切割细腻。
工业光纤激光切割机X9的样品展示：
