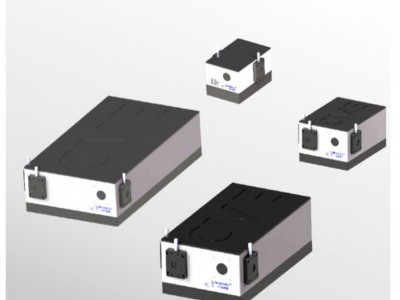

CME-Mo系列光谱仪/单色仪

CME-Mo系列光谱仪/单色仪特点：

◆ 150mm，300mm，500mm，750mm等多种焦距可选，适应不同光谱带宽需求；
◆光学结构采用经典的Czerny-Turner结构，有效改善谱线对称性和提高光学分辨率，消二次色散设计，有效抑制杂散光；
◆多光栅塔台设计，更好的发挥了仪器覆盖UV-VIS-IR全波段光谱范围的优势，并可根据需要组合以满足不同；
◆光栅采用大面积光栅，有效提高了收集光效率；
◆多种光栅可以选择，适应不同光谱波段，覆盖UV-VIS-IR范围；
◆针对红外（>1μm）波段的***化设计，光学镜片采用镀金膜设计，提高红外光反射效率；
◆仪器的控制（如光栅转换、波长扫描等）全部由计算机控制；

◆全新的DSP芯片设计使得出入口的选择更加具有灵活性，可根据需要选择双入-出口；双入-出口的控制通过计算机软件自动控制，定位更精准；

◆可连接我公司任意一款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用。与光源、探测器（单点探测器和阵列CCD等）组合搭建，实现任意光谱系统组合方案，如荧光、拉曼、透射/反射、吸收光谱及光源发射光谱系统等；

◆配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用；

◆光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染；
◆可选：自动滤光轮、电子快门、自动狭缝。



技术参数表（@1200g/mm光栅条件下）



	CME-Mo150	CME-Mo300	CME-Mo500	CME-Mo750
λ焦距(mm)	150	300	500	750
相对孔径	f/4.2	f/3.9	f/6.5	f/9.7
光学结构	C-T
机械扫描范围(nm)	0-2200	0-3200
分辨率(nm)	0.4	0.1	0.05	0.03
倒线色散(nm/mm)	5.4	2.7	1.7	1.1
波长准确度(nm)	±0.25	±0.2
波长重复性(nm)	±0.1	±0.1
扫描步距(nm)	0.01	0.005
焦面尺寸(mm)	25(W)×10(H)	25(W) ×14(H)
光轴高度(mm)	134
狭缝规格	缝宽：0.01-3mm连续手动可调，可选配自动狭缝；缝高：2，4，10，14mm可选。
光栅尺寸(mm)	32×32	68×68
光栅台	双光栅	三光栅
外型尺寸(mm)	298×200×185	390×278×204	560×320×204	800×450×204
重量(kg)	10	16	22	32



 光路图：





应用软件：

◆ 任意的波长定位功能 任意的波长定位功能使得用户可以自由地定位到目标波长位置，方便用户做定点波长分析。

1. 由选择已安装的光栅进行切换，并可以设定各块光栅的切换位置。

2. 256 个等级的运行速度选择。

3. 波长定位功能 ：目标方式，相对移动方式。

4. 光谱仪调试运行过程中，用户随时可以停止光谱仪的运行。

◆ 滤光片的自动选择功能 在波长扫描过程中，滤光片组会自动选择一档合适的滤光片，使得谱仪能够自动进行多级光谱滤波的功能。

1. 用户可以自由设定滤光片的定位位置。

2. 用户可以自由设定滤光片的工作范围。

◆ 开机自动定位功能 用户可以设定仪器的开机定位位置 ：上次关机的位置或者指定位置。

◆ 光谱扫描功能

3. 能一次控制多台设备即

4. 扫描方案可单光栅、连续光栅或跨光栅对各个波段进行顺序扫描。

5. 扫描方案中起始波长、扫描间隔、终止波长由客户自由设定。

6. 用户可以随时终止扫描状态。

7. 可以对指定波长进行多次采样，测定稳定度。

8. 采集到的数据可同时图谱显示和表格显示。

9. 可以自由地对图谱中的数据曲线可以进行任意地放大和缩小，隐藏和显示。

10. 谱线数据可以直接拷贝然后粘贴到 Excel 中，使用户能够进行更多的***处理功能。

11. 用户可以观察任一曲线上任一点的坐标值。



常用配件（氙灯光源必配）：六档滤光片轮

滤光片轮为光谱仪系列配套产品，可用于消除多级光谱，与我公司生产的系列单色仪/光谱仪配套使用，

在启用状态可自动归零定位，实现扫描过程中的滤光片自动更换，在非启用状态可手动控制。

滤光片轮安装3块长波通滤光片，***档为空，不安装任何滤光片，第二到第四档标准配置滤光片材料分别为ZJB320, CB535, HWB850，使用范围185-1800nm，第五和六档为预留滤光片孔，可以安装任何滤光片。

重量：0.7kg
