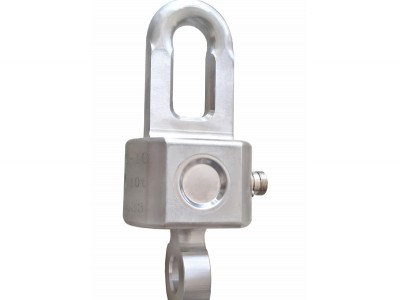

TJL-12G 不锈钢拉力传感器 |
|
|
|
防潮，密封性好，性能稳定。用于电力系统高压输电线路导线覆冰在线监测系统拉力的监测装置。
|
||
|
量程 Range 100，160，210 300，420kN |
技术参数 Technical Parameter
|
额定载荷 Rated Load |
100~420(kN) |
|
综合精度 Comprehensive Precision |
0.03 (线性+滞后+重复性) |
|
灵敏度 Sensitivity |
1.5 mV/V |
|
蠕变 Creep |
±0.05%F·S/30min |
|
零点输出 Zero Output |
±1 %F·S |
|
零点温度影响 Temperature Effect On Zero |
±0.05%F·S/10℃ |
|
输出温度影响 Temperature Effect On Output |
±0.05%F·S/10℃ |
|
工作温度 Operating Temperature Range |
-40℃～+70℃ |
|
输入阻抗 Input Resistance |
380±10 Ω |
|
输出阻抗 Output Resistance |
350±3 Ω |
|
绝缘电阻 Insulation Resistance |
>5000 MΩ |
|
安全过载 Safe Load Limit |
120% F·S |
|
供桥电压 Bridge Voltage |
建议 10VDC |
|
材质 Material |
不锈钢 Stainless Steel |
|
传感器接线方式 Load Cell Mode of Connection |
输入+:红 Input+:Red 输入-:黑 Input-:Black 输出+:绿 Output+:Green 输出-:白 Output-:White 可加装数字变送器485输出 |
