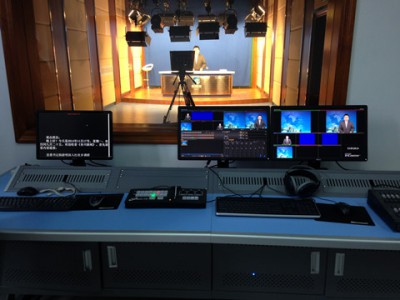

演播室设备构成
3.1设备连接图
本演播室共3个讯道，以天创真三维无轨虚拟演播系统为核心，辅以摄像机，调音台及其它设备，搭建了一套兼容模拟信号的高标清数字视频制作系统，适用于新闻直播，录播，访谈，级联播出，配音、后期制作等多场景应用，实现演播室和后期制作机房双重功能，能够满足日常节目制作需要，是一个高性价比的选择。
本系统采用以松下数字摄像机、天创真三维无轨虚拟演播系统、音频系统、通话系统、构成了系统的主要框架，可以扩展非编进行后期编辑，再通过资源平台可以将信号进行网络直播和点播。
摄像机部分：
采用3机位的摄像系统实现新闻播报及访谈类节目的制作，演播室系统的基础建立在先进的数字摄像技术上，摄像机设备选择3套专业数字摄像机，配三角架（可以灵活移动位置，便于不同节目拍摄）。
音频部分
主要包括了主持人和嘉宾用的领夹式麦克、桌面麦克、还包括导播和主持人、摄像师之间的通话系统。
虚拟演播设备
采用天创真三维无轨虚拟演播系统是高性价比和综合的解决方案：现场可接入4路摄像机，8路通道，结合导播、字幕、台标、抠像、多达几十种的三维场景给现场直播带来富有视觉冲击力的虚拟演播系统。
后期视频非编设备
通过专业的非编系统可以将录制的节目进行进一步的编辑和剪辑。
网络直播点播平台（实现网络直播）
可以在制作节目的同时将信号进行编码后网络直播，也可以将节目录制下来进行点播观看。
