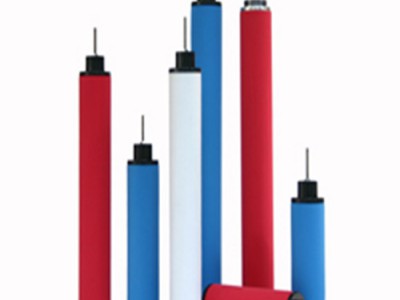

台湾家盟过滤器滤芯
我公司国产品牌滤芯均为自制替代滤芯，滤材采用德国进口HV公司滤材，注册商标“佳洁”，本公司涉及的其它品牌均无品牌意义，只是作为型号参照和使用参考。。【2】台湾家盟过滤器滤芯台湾家盟精密过滤器滤芯说明:
产品简介
◎ 台湾家盟原装进口高密度铝挤型滤壳。阳极防锈处理，强制泄压装置等设计完善。
◎ 原装进口滤心：内层采用四层主动排水排油性“硼矽微玻璃织微”滤材，搭配二层不锈钢支撑滤网及固定螺杆，外层覆以可对抗合成油之不含矽泡棉。一年品质寿命保证。
◎ 订购须知：
不锈钢壳体 型号加注P
高压型壳 型号加注H
内附式自排器 型号加注D （（级别）-20含以下专用）
外附式自排器 型号加注D（（级别）-40含以上专用）
指针式压差计 型号加注G
◎ 滤芯更换：滤芯须每8000小时或每年定期或当压差指示计指针位于红色区域内时（约0.07MPa压降）更换；H级活性炭滤芯则须于使用3000小时或每年定期或嗅到异味时更换，以确保过滤效果良好。滤芯在非正常状态下使用，不属于品质寿命保证范围。
过滤精度（级别）
M级---主管路过滤器
多用与空压机械后步冷却器之后或冷冻式干燥机及其他过滤器之前来保护整个系统。可滤除大量液体及3微米以上之固态颗粒，达到低残留油份含量仅5ppm w/w。
L级---空气管路过滤器
多装置在工具，机械，马达，汽缸等设备及A级超高效除油过滤器前，或吸附式干燥机后以移除水份及粒子。可滤除小至1微米之液体及固体颗粒，达到低残留油份含量仅0.5 ppm w/w。
O级---超高效除油过滤器
多用于吸附式干燥机上游或冷冻式干燥机下游以确保系统所使用之空气处于完全无油状态。可滤除小至0.01微米之液体及固体颗粒，达到低残留油份含量仅仅只有0.001 ppm w/w。切记一定要在上游加装T级空气管路过滤器以保护之。
V级---活性碳除臭过滤器
滤芯经特殊活性炭渗透处理,能完全吸附碳氢化合物等气体异味以达到完全无臭无味之高质量空气品质要求,如食品、药品、呼吸用空气等。可滤除小至0.01微米之油雾及碳氢化合物,达到低残留油份仅只有 0.003ppm w/w。切记一定要在上游加装A级超高效除油过滤器以保护之。
|
外型 |
过滤器型号 |
大处理风量（Nm3/min） |
出入口管径（inch） |
外型尺寸（㎜） |
重量（㎏） |
滤芯型号 |
滤芯 数量 |
|
|
外径 |
总长 |
|||||||
|
JF系列管牙式 |
（级别）-10 |
1.6 |
3/4〃PT |
105 |
250 |
1.8 |
（级别）-F0E |
1 |
|
（级别）-20 |
2.8 |
1〃PT |
105 |
320 |
2.0 |
（级别）-F1E |
1 |
|
|
（级别）-40 |
5.8 |
1-1/2〃PT |
140 |
430 |
3.8 |
（级别）-F2E |
1 |
|
|
（级别）-60 |
8.5 |
140 |
650 |
4.6 |
（级别）-F3E |
1 |
||
|
（级别）-100 |
16.8 |
2〃PT |
150 |
720 |
11 |
（级别）-F4E |
1 |
|
|
（级别）-150 |
24 |
2-1/2〃PT |
150 |
1100 |
13 |
（级别）-L1E |
1 |
|
|
JL系列法兰式 |
（级别）-200 |
30 |
3〃FL |
300 |
1000 |
45 |
1 |
|
|
（级别）-400 |
60 |
4〃FL |
380 |
1100 |
80 |
2 |
||
|
（级别）-700 |
90 |
6〃FL |
500 |
1200 |
120 |
3 |
||
|
（级别）-900 |
120 |
530 |
1200 |
150 |
4 |
|||
|
（级别）-1250 |
150 |
8〃FL |
560 |
1300 |
200 |
5 |
||
|
工况条件 使用压力：≤1.0MPa（＠0.07MPa）入口温度：66℃（C/T/A级）50℃（H级） 大压降：0.07MPa |
||||||||
