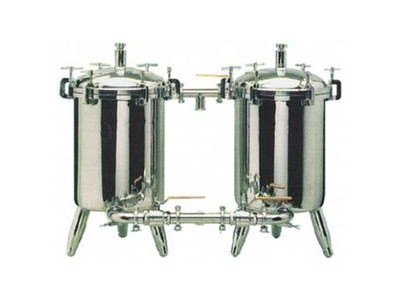

HF5-20-4-DPL过滤器

HF5-20-4-DPL过滤器

我公司国产品牌滤芯均为自制替代滤芯，滤材采用德国进口HV公司滤材，注册商标“佳洁”，本公司涉及的其它品牌均无品牌意义，只是作为型号参照和使用参考。。【2】HF5-20-4-DPL过滤器SPL、DPL网片式过滤器适用于稀油润滑系统装置，广泛应用于石油、化工。冶金、建材、电力等各种工业部门。用于滤除油液中的杂质，提高油的清洁度。该过滤器分为单筒过滤器和双筒过滤器，滤芯材质为金属丝网滤片，具有强度高，通油能力大、便于清洗等特点，而且双筒过滤器更是便于更换和维修。（一） SPL-15、SPL-20、SPL-25、SPL-32、SPL-40技术参数
型号 通径 额定流量 滤片尺寸
双筒系列 单筒系列 DN(mm （m3/h） 内径（mm） 外径（mm）
SPL-15 -- 15 2 20 40
SPL-25 DPL-25 25 5 30 65
SPL-32 DPL-32 32 8
SPL-40 DPL-40 40 12 45 90
（二）SPL-15、SPL-20、SPL-25、SPL-32、SPL-40双筒过滤器简图


（三）SPL-15、SPL-20、SPL-25、SPL-32、SPL-40双筒过滤器基本尺寸表
公称通径（mm） SPL-DN SPL-15 SPL-25 SPL-32 SPL-40
安装形式 C C C C
外形尺寸（mm） H 380 360 425 475
B 180 207 207 260
L 196 260 260 314
滤芯拆卸（mm） H1 260 230 290 380
管路连接尺寸（mm） D M30*2 M39*2 60*60 65*65
D0 36 45
管路安装尺寸（mm） C 35 34 34 45
h 55 65 65 70
L3 88 98 98 115
B1 155 177 177 225
H2 290 265 330 363
基座安装尺寸（mm） h1 46 54 54 100
L1 166 230 230 274
L2 80 100 100 130
b 12 14 14 17
R 16 16 16 20
n 4 4 4 4
d1 14 16 16 17
净重（kg） 9 12.5 12 22.5
