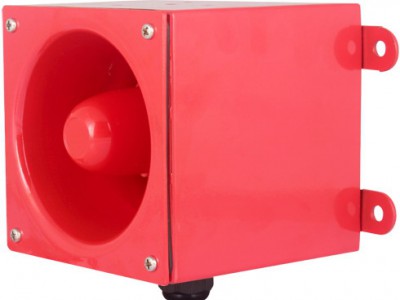

产品功能介绍 |
|
||||||
|
1.工业警示,大型起重机械等行走设备的工业报警,讯响器,警笛 电子蜂鸣器 |
|||||||
|
2.多种报警音调可供选择..(12种警报音)(20种音乐+警告音)(WV10-10种语音录制) |
|||||||
|
3.采用钢铁外壳，坚固经久耐用,安装方便简易 |
|||||||
|
4.外观结构新颖，操作使用方便,可长时间连续工作,稳定可靠 |
|||||||
|
5.产品内部配装有音调选择开关及音量调节器，使用者可以根据需求相应的调节音调和音量大小,详细的选择方式见下表 |
|||||||
|
6.适合用于各种天车,行车,起重机、输送设备,港口码头,船舶机械、钢铁产业现场,工程机械（行车、履带吊、轮胎吊等）、港口机械（门吊、桥吊等)起重设备等户外成套设备的声报警传递信号。 |
|||||||
|
7.身体标准颜色 :红色-R (黄-Y ,蓝-B可根据用户定制颜色) |
|||||||
|
8.音量 : Max.116dB/m |
|||||||
|
9.材质 :钢铁-Steel Housing 喇叭壳体-PC |
|||||||
|
10.保护等级 : IP54防水.防尘,耐腐蚀性可在室外使用 |
|||||||
|
11.可根据用户需求定做语音播报,停电声光报警,可充电,特殊语音,喊话,录音,遥控,红外,声光控,远程网络控制,等功能. |
|||||||
|
产品规格 |
|||||||
|
型号 |
内装音 |
电压 |
电流 |
重量 |
音量 |
颜色 |
|
|
CS116A-D |
WS-警告音12音 |
DC12V |
2.211A |
1.67Kg |
116dB |
喇叭:红-R |
|
|
WP-特殊警告12音 |
DC24V |
1.056A |
116dB |
壳体:红-R |
|||
|
WM-音乐音20音 |
AC110V |
0.257A |
1.96Kg |
116dB |
|
||
|
WA-警报音20音 |
AC220V |
0.133A |
110dB |
|
|||
|
WV10-语音10频道 |
AC380V |
0.092A |
116dB |
|
|||
|
出厂默认为:电源控制方式,特殊电压产品(48V, 440V 等)可以定做 |
|
||||||
|
* 外形安装图 |
|
|
|
|
|||
|
|
接线方法 |
||||||
|
1.AC交流电源产品：不用分正负极,直接连接电源. |
|||||||
|
2.DC直流电源产品：黑色线端子连接在负极(-)。 |
|||||||
|
3.电源线入口:上装有塑料填料函，安装时拧紧填料函保证产品的封闭性能 |
|||||||
|
定做产品(-LC型)引出电源线和信号线。 |
|||||||
|
1.引出电源线规格: UL1015-NO18(0.75sq) x 2c 400mm |
|||||||
|
2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm |
|||||||
|
* 信号音的选择和接线方法 |
|||||||
|
标准形式:-利用内部开关 |
选购形式(K):-利用面板选择开关 |
选购形式(LC):-利用外部接点控制 |
|||||
|
|
|
|
|||||
|
请用户仔细阅读使用说明书和参考产品结构图按照正确的使用方法操作. |
|||||||
|
音色种类的选择方法 |
|||||||
|
1.本产品内部有12种报警和20种音乐声选择，标准产品（利用内部选择音色选择开关）上可以利用音的选择开关(左图)选择音的种类 |
|||||||
|
2.利用外部触点选择音的方法是定做型的产品(-LC)的接线，参考左图项内容选音的种类。 |
|||||||
|
3.本产品内部电路板上有音量调节装置(左图)。调节器向顺时针的方向旋转，音量增加，逆时针的方向旋转音量减少。 |
|||||||
|
* 型号选择 |
|||||||
|
CS116A |
- D - |
- WS - |
220 - |
- LC |
|||
|
型号 |
喇叭功率 |
音色种类 |
电压 |
声音控制方式 |
|||
|
CS116A |
D-116DB |
WS(警告音) |
12-DC12V |
无-标准型 |
|||
|
WP(告警音) |
24-DC24V |
LC-外引线选择声音 |
|||||
|
M-120DB |
WM(音乐音) |
110-AC110V |
K-面板开关选择声音 |
||||
|
WA(警报音) |
220-AC220V |
V-外音量调节 |
|||||
|
WV10(10段语音信号) |
380-AC380V |
KV-开关+音量调节 |
|||||
