产品功能介绍 |
||||||||||
|

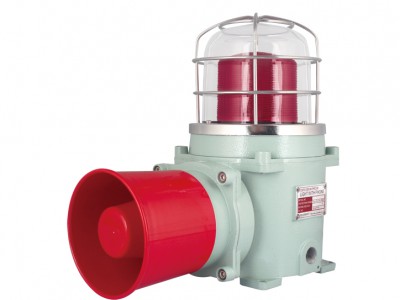

1.坚固经久耐用的工业用,重负荷、船用防爆型产品,Explosion-Proof Sound and Light Alarm |
||||||||||
|
2.采用引进技术自主设计，将LED长亮/闪亮警示灯,信号灯与扬声器相结合构成重负荷声光组合一体化产品 |
||||||||||
|
3.铝合金底座，防水耐腐蚀.,坚固经久耐用 |
||||||||||
|
4.产品内部配装有音调选择开关及音量调节器，使用者可以根据需求相应的调节音调和音量大小,详细的选择方式见下表 |
||||||||||
|
5.多种报警音调可供选择.(WS-12种警报音)(WM-20种音乐+警告音)(WV10-10种语音定制) |
||||||||||
|
6.适合用于石油炼化处理加工设备,输送设备,港口码头,船舶,海工机械、钢铁产业现场、危险品储运,石油化工行业等易燃易爆危险场所 |
||||||||||
|
7.灯罩颜色 :红色-R 黄-Y 绿-G 蓝-B |
||||||||||
|
8.闪亮次数 : 60~80/mim |
||||||||||
|
9.音量 : Max.120dB/m |
||||||||||
|
10.材质 : 灯内罩-PC, 身体-压铸铝DIECAST Al, 喇叭外壳-SUS316L, 反光镜-耐热性ABS,灯外罩-防爆,强化玻璃,外罩:不锈钢金属保护网 |
||||||||||
|
11.技术认证 : CNAS |
|
|
|
|||||||
|
12.保护等级 :ExdII CT6, IP66 |
||||||||||
|
13.防爆填料函属用户选购件 |
||||||||||
|
14.遥控,光控,红外线,远程网络控制控制,停电声光报警,可充电,带蓄电池声光报警,语音提示等特殊要求可按用户要求定制 |
||||||||||
|
产品规格 |
||||||||||
|
型号 |
内装音 |
电压 |
电流 |
重量 |
音量 |
颜色 |
||||
|
TLESAL |
WS-警告音12音 |
DC12V |
1.305A |
8.98Kg |
120dB |
红-R |
||||
|
WP-特殊警告12音 |
DC24V |
1.095A |
120dB |
黄-A |
||||||
|
WM-音乐音20音 |
AC110V |
0.372A |
9.39Kg |
116dB |
绿-G |
|||||
|
WA-警报音20音 |
AC220V |
0.181A |
118dB |
蓝-B |
||||||
|
WV10-语音10频道 |
AC380V |
0.123 |
118dB |
白-W |
||||||
|
IP67/IP68,超高亮LED(HL型)产品,船舶用青铜外壳产品(Brass)和特殊电压产品(AC48V, AC440V ,DC110V, DC220V,DC48V等)可以定做 |
||||||||||
|
* 外形安装图 |
* 接线方法 |
|||||||||
|
|
电源线 引入口(CABLE ENTRY) |
|||||||||
|
1.使用防水接头或者船舶用填料函 |
||||||||||
|
2.电源线 接入口:标准规格 : PF 1/2 |
||||||||||
|
3.引入口 PF 3/4 尺寸可以定做 |
||||||||||
|
接线方法 |
||||||||||
|
1.AC交流电源产品：不用分正负极,直接连接电源. |
||||||||||
|
2.DC直流电源产品：黑色线端子连接在负极(-)。 |
||||||||||
|
3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型 |
||||||||||
|
定做产品(-LC型)引出电源线和信号线。 |
||||||||||
|
1.引出电源线规格: UL1015-NO18(0.75sq) x 2c 400mm |
||||||||||
|
2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm |
||||||||||
|
* 信号音的选择和接线方法 |
音色种类的选择方法 |
|||||||||
|
标准形式:-利用内部开关 |
选购形式(LC):-利用外部接点控制 |
1.本产品内部有12种报警和20种音乐声选择，标准产品（利用内部选择音色选择开关）上可以利用音的选择开关(左图)选择音的种类 |
||||||||
|
|
|
|||||||||
|
2.利用外部触点选择音的方法是定做型的产品(-LC)的接线，参考左图项内容选音的种类。 |
||||||||||
|
音量大小的调节方法 |
||||||||||
|
1.本产品内部电路板上有音量调节装置(左图)。调节器向顺时针的方向旋转，音量增加，逆时针的方向旋转音量减少。 |
||||||||||
|
* 信号灯的长亮/闪亮选择 |
||||||||||
|
为了方便用户的使用，安装板上有长亮/闪亮选择开关。希望仔细阅读使用说明书和参考产品结构图按照正确的方法操作。 |
||||||||||
|
1.分离玻璃灯座和底座,打开内灯灯罩,确认LED线路板上的长亮/闪亮选择开关。(如下图) |
||||||||||
|
2.长亮/闪亮动作选择开关: |
|
|||||||||
|
a). 开关在L的位置的时候常亮。b). 在LF的位置的时候闪亮。 |
||||||||||
|
* 型号选择 |
||||||||||
|
TLES |
AL - |
WS - |
220 - |
R |
LC |
|
||||
|
型号 |
光源 |
音色 |
电压 |
颜色 |
音色选择方式 |
|||||
|
TLES |
A(灯泡旋转) |
WS(警告12音) |
12-DC12V |
R-红色 |
无指定(None)选择内部开 |
|||||
|
AL (LED常亮) |
WP(告警12音) |
24-DC24V |
Y-黄色 |
|||||||
|
ALF(LED闪亮) |
WM(音乐20音) |
110-AC110V |
G-绿色 |
|||||||
|
ALS(LED频闪) |
WA(警报20音) |
220-AC220V |
B-蓝色 |
LC指定(Order)选择外部接点 |
||||||
|
ALR(LED旋转亮) |
WV10(10种语音) |
380-AC380V |
W-白色 |
|||||||
|
AL3(LED单灯3色) |
|
|
RB-红蓝交替 |
|||||||
