插接式滑动挡车器 挡车器中煤厂家直销

插接式滑动挡车器  挡车器中煤厂家直销

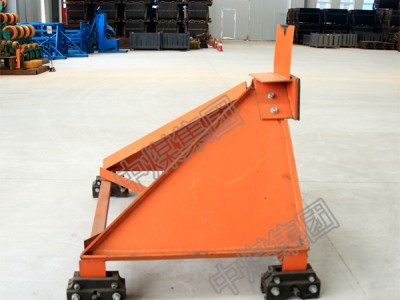

CDH-C20插接式滑动挡车器是安装在铁路尽头线防止车辆溜逸时撞击车挡的安全设备。

CDH-C20挡车器是CDH型挡车器的改进型，结构合理，制动力大，支臂与制动轨采用的插入式连接方式，安装简便，便于维修和复位。

插接式滑动挡车器结构

挡车器由主体架和两对增力器组成，全长2800mm，

1、缓冲橡胶板

2、车辆的撞击力由缓冲橡胶板、支座左右支臂传递到制动轨。

3、制动轨、弹簧座.与基本轨产生摩擦阻力阻止车辆滑行。

4、、由板弹簧、弹簧座、楔铁、承座组成弹性加压装置，安装在主体架的制动轨和增力器制动轨中，它的作用是在挡车器静态时就形成予压力，增加制动时的摩擦阻力，并且在动态时能使制动力持续不断地起作用，直至停车。

5、支臂板由整版制成，由支座，前、后横梁，上、下斜梁紧密相连组成主体架，结构合理，整体强大大，能承受车辆较大速度的撞击。

6、支臂板由下部的蹄型块直接插入制动轨，结构简单，安装、维修、复位方便。

7、主体架受力后依次推动挡车器前面的两对制动轨、后面两对制动轨和两对增力器滑行，摩擦阻力逐步增加，即可防止撞坏车辆和主体架，又能使挡车器累计阻力增大。拥有较大的制动能力。

滑动插接式挡车器技术指标

1、挡车器水平总阻力不小于15（T）。

2、允许车辆对挡车器z大冲撞速度为20km/h。

3、缓冲橡胶板中心距基本轨轨面高850±20mm。

滑动插接式挡车器安装要求

1、线路的技术条件应符合工务标准，轨距为1435+6-2.

2、挡车器应安装在尽头线终端z后一节钢轨，靠近钢轨接头、无鱼尾板的地方，挡车器与尽头线终端应有一定的距离，距离越大，制动效果越好。

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
