概述

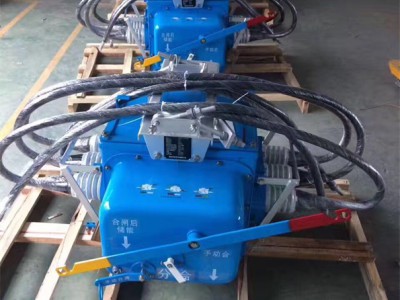

FZW28（VSP5）-12F型户外分界真空负荷开关使用于柱上安装的场合，具有手动和电动操作功能(电动只能分闸）。开关本体采用引进日本东芝公司VSP5-12，本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。
本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。
本说明描述了柱上真空负荷开关的结构、功能和组装方法。
FZW28（VSP5）-12F型户外分界真空负荷开关（VSP5-12开关本体与智能分界断路器控制器）具备故障检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。
自动闭锁相间短路故障
快速定位故障点
自动切除单相接地故障
使用的环境条件
1） 周围空气温度上限不超过40℃，不限不超过-45℃；
2） 风速不大于35m/s；
3） 海拔不高于1000m，地震烈度不超过8度；
4） 环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%；
5） 覆冰厚度不超过10mm；
6） 安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所；
7） 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。
产器运输、安装接线及操作注意事项
1 存储和运输的注意事项
1.1 存储和运输的注意事项
(1) 开关可以双层叠放。当其一开关叠放在其它之上时，请使用包装箱或运输时使用的木质包装箱。
(2 )注意不要让导线直接接触地面。
1.2 拆封
(1) 当拆除木框时，不要损坏主设备。
注意：损坏不仅包括外壳的变形和损害，而且包括划伤油漆。
(2 )拆封以后，加强外观检查，确认没有损坏情况。
1.3 确认附件
确认起吊架上附有开关固定在柱上所需的紧固件，诸如螺栓、螺帽和挂板以及搬空插座等。
1.4 运输
(1) 当提升和挪动开关时，请使用外形图所示附在开关顶部的四个吊钩并用升降机提升。
(2) 不许使用绝缘子或导线悬吊开关或产品套管。
(3) 开关使用优质防腐油漆喷塑处理。
注意不要损坏或划伤油漆。
(4) 如果开关损坏，请电话通知生产厂家或其代理商。
警告：
除柱上固定用螺栓、螺帽外，请勿松动或紧固其它任何螺栓、螺帽，因为开关壳体内充有SF6气体!
2 柱上安装程序
开关在柱上的安装请参照图4和图5并按照下列程序进行：
(1) 将起吊螺栓上的螺帽松至末端。
(2) 用钢丝绳钩住位于起吊挂板对侧的两个吊钩，起吊开关。同时，将起吊螺栓和挂板翻到外侧。
注意：起吊钢丝绳长度须超过80cm。
开关可以稍微倾斜，但不得产生障碍。
(3) 将开关提升到悬臂和吊架接触的位置，装上悬挂螺栓和挂板并拧紧，除去缆绳并将螺帽完全拧紧。
(4) 如果安装过程中开关撞在柱上或脚手架螺栓而损坏，请勿使用损坏的开关并要向生产厂家报告损坏情况。
3联接
3.1 联接
(1) 将开关的主电路导线接到架空线上。
(2) 将开关的接地端与接地导体相接。将接地导体的裸漏部分穿入绿色接地端的Φ9孔中，拧紧M8螺栓固守。
(3) 在所安装安装的两侧每一相装设避雷器作过电压保护。
3.2插头的联接
为了实现自动操作而对开关供电，当将带有操作电缆的插头与开关上的插座联接时须按下列步骤进行。
(1) 当联接备用插头时
a. 当将插头与开关插座联接时，将插头的“锁”位置放置在开关插座的联接确认标识位置并下按，直到听到“卡搭”的锁定声，然后拧紧联接螺帽。
b. 当拔掉插头时，松开联接螺帽，将插头挪到“未锁”位置拔出。
注：在不带联接插头运行时，在开关插座上安装一个橡皮罩。
(2) 当联接控制装置时
使用附在控制装置上的带有操作电缆的插头。联接方法同上面的8.3.2.1的a。
4 操作
4.1 自动操作
(1) 一般地，当操作手柄定位在“储能”位置且操作电源带电时，开关处在“合”状态；当操作电源失电时，开关仍处在“合”位置，不会发生位置变化。此时开关可以电动分合闸操作。当操作手柄在“手动合”位置，无论操作电源带电与否，开关始终处于“合”状态，此时开关不能电动分合闸操作，必须将操作手柄置于“储能”位置，方可电动操作。
a. 检查供电电压在额定操作电压的80%~110%之内。
b. 在闭合约有17A（峰值）的电流流过。
(2) 检查电源容量和联接电缆，保证在开关闭合电压不致降到80%以下。开关处于低于80%额定电压条件下，将导致开关无法按指令闭合，控制电路可能烧坏。
4.2 手动操作
(1) 拉动开关的操作手柄可以操作开关。拉动大手柄右侧可以完成合闸操作；分合闸指针指向“合”位置，合闸完成后，必须拉动大手柄左侧切换到储能位置，再拉动分闸小手柄可以完成分闸操作，分合闸指针指向“分”位置。
(2) 通常当操作电源失电时，将开关的操作手柄位置于“手动合”位置使开关处于“合”状态；置于“储能”位置时，开关仍处于“合”状态，要使开关由此状态回到“分”状态，必须将操作手柄置于“储能”位置后，再拉动分闸小手柄完成“分”操作，开关即处于“分”状态。当开关利用电源通过自动操作置于“合”状态时，无论操作手柄处于“储能”位置还是“手动合”开关都保持“合”状态。为了使开关由此状态回到“分”状态，必须将操作手柄置于“储能”位置后，才能完成自动操作的“分”操作。
