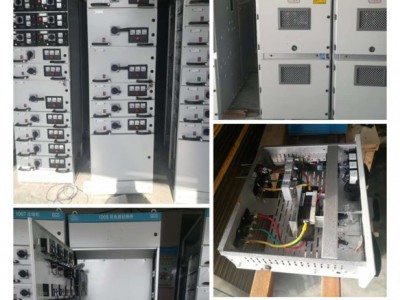

低压抽屉柜简介
低压抽屉柜，包括手柄、门板、手把、左侧板、右侧板、元件安装板、断路器、支件、主电路插件，活接在门板上的手柄连接连杆，连杆安装在断路器上，连杆中部咬合摆板，摆板下面对应销轴，销轴套上弹簧插入轴套内，用螺栓将轴套固定在弯板上，弯板固定在左侧板和右侧板上，销轴上有一凸台压在弹簧上，销轴下端对准开关柜体上的托板的小孔。具有联锁机构简单、安全可靠并且抽屉互换灵活等优点。
低压抽屉柜型号很多，归纳起来有以下几种型号(GCK、GCS、MNS)，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:
GCK抽屉柜
产品型号及含义
GCK：G是封闭式开关柜 C是抽出式 K是控制中心
GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。
GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。
所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
结构特点
1、整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高
2、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。
3、MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
4、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
5、开关柜的顶部根据受电需要可装母线桥。
低压抽屉式开关柜
低压抽屉式开关柜是采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。
低压抽屉柜使用方法
低压柜抽屉的使用
一、拔出推进时操作应注意的事项：1/4抽屉与1/2抽屉(黑色的)：
当把抽屉向里面推进时，在抽屉推进前，先把抽屉放平，在滑轨上来回推动几下，确认已落槽，再推进。(若没落槽，就推进后，该抽屉将很难再拉出来，因抽屉两边的镶嵌的隔板卡住柜体框架而拔不出来，会毁坏抽屉两边的隔板和一次插件)
处理方法：
1、将上下两抽屉拔出，用长螺丝刀通过缝隙压迫镶嵌板的卡住点，再拔出，如果硬拉出，将不可避免导致抽屉框架的损坏。
因开机或正常运行时，上下两抽屉难免都在运行，可能不允许拔出抽屉，故处理比较麻烦，所以送电时要注意该方法的运用，做到心急而手不急，按正常顺序操作，减少故障时间，避免影响生产
2、在抽屉推进时，距合上位置15CM左右时，用2至3磅的力推进即可。切忌抽屉的全行程猛推，这样极易损坏抽屉;如用力太小，又不易推进到位。
3、在抽屉推进后的操作顺序：旋转旋钮(黑色)到试验位置 按绿色启动按钮启动(如接触器吸合，运行指示灯亮，说明完好) 然后 按住旋钮(垂直旋钮轴心微用力直接旋转到运行位置，旋钮的红线是垂直方向);
如果不用力按住旋钮，将会撑坏按钮，导致无法送电;打旋钮送电时，有时会出现难以旋动， 此时要检查抽屉是否旋转到位。外观看，抽屉框架与柜体框架是否合缝，即使有小小的1至2MM的距离都不行。
二、大抽屉
1、上述2，3也是其注意点。
2、在推进时，也要试拉几下，这是因抽屉后面的二次插头和一次主插头与框架母体插接不对，(这在抽屉因故障更换时要注意，这是因为这些抽屉后面的插接头布置的类型有不同)。
3、有时在往外拔出抽屉时，拔不出来，应稍稍向上用力提一下，再往外拉出(当然是同时进行的)，如在框架上端的抽屉，就因为往往忽略了这一点，而难以拔出。
4、对于二次旋钮的操作与1/4抽屉与1/2抽屉3的操作方式一样。要记住的是只有当二次旋钮达到运行位置时，才能把一次开关的旋钮推到运行位置，否则会损坏一次开关的旋钮而送不上电。
5、抽屉打不开来，主要是旋纽旋不过来的问题。
这是个z主要的问题，假设z坏的情况下：此时的抽屉往往是合闸状态，且又处于故障下，而生产又急于要求恢复送电开启。
⑴、认识上，对于旋纽的指示位置不要过于迷信，因为它毕竟只是个机械连锁，可通过不断旋转两个旋纽位置(远控、就地旋纽;和主开关旋纽)，其位置可以试着稍稍偏离一点，再试行打开，一般打开都没有问题。
⑵、若遇到确实打不开的抽屉，而生产又催得比较急的情况。
其快速复位送电的操作步骤：
a：在远程、就地旋纽旁边的有一小孔(右下方)，用小螺丝刀伸进小孔向下压挡板。
b：在一次关左侧有一小孔，同样用另一小螺丝刀伸进去顶开。
c：两螺丝刀同时用力解锁，打开抽屉门。
d：手动调整一次开关前面连杆(有时往往打不开，就是因为该处连杆卡住)断开主开关。
e：再确认主开关下方的机械连杆是否已释放到位，若没到位，活动一下即可。
f：旋开二次开关按钮，至安全抽出位置
g：抽出抽屉，然后复位，恢复送电。
h：只有一次开关与二次开关啮合到位抽屉才能抽拉自如、开关才能旋转流畅。
说明：上述步骤基本上都能马上解决，当然不排除在f过程会出现一点意外情况，此时要好好确认一下e步骤是否确已释放到位，然后再取下黑色的旋纽面板，检查齿轮和齿条有无松落或硬卡住，调整一下即可，如果都是好的， 才有可能确认是润滑不好，此时可用板手，用两至三磅的力试旋开，切不可用力过猛。所以，只要稍加注意，柜子抽屉卡死的问题都能解决的，解决的过程是决不可以用硬砸，硬撬的。
