10KV并联电容器成套装置价格

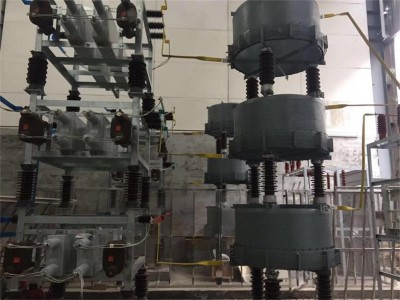

高压户外框架式无功补偿成套装置ZRTBBXW高压户外框架式无功补偿成套装置本装置根据需方提供装机容量1套10KV2400KVAR高压无功补偿成装置，装置主要组成部分由：高压隔离开关带接地，串联空芯电抗器，氧化锌避雷器，放电计数器，电力电容器，喷逐式熔断器，放电线圈，电容器安装支架，绝缘支柱，围栏，不锈钢端子箱，铜排附件等等组成; 其详细供货列表如下所示，本清单未列出的不在本规范供货范围之内。无功补偿装置采用户内框架式组装（含电容器单体、放电线圈、避雷器、熔断器、串联电抗器，隔离开关带接地，电容器安装框架，围栏、），额定电压10kV，补偿容量为2400kvar，固定手动投切，采用单星型接线。
序号 名 称 单位 要求值
一 额定值
1 并联电容器装置的型式或型号 组装式框架安装
2 标称容量 KVar 2400
3 额定电压 kV 10
4 电容器装置z高工作电压 kV 11
5 额定频率 Hz 50
6 安装点系统接地方式 不接地
7 安装环境 户内
8 串联电抗器的电抗率 % 6
9 装置额定热稳定电流及耐受时间 kA/s 31.5/4
10 装置额定动稳定电流 kA 80
二 绝缘水平
1 额定雷电冲击耐压峰值（1.2/50µs） kV 75
2 额定1min工频耐压（方均根值） kV 48
3 二次回路工频耐压（方均根值） kV 3
三 电容器装置电容偏差
1 电容器组与额定电容偏差 % 0～+5
2 三相电容器组的任何两线路端子之间，其电容的z大值与z小值之比 ≤1.02
3 电容器组各串联段的z大与z小电容之比（电压差动保护） ≤1.005
4 臂间z大与z小电容之比（不平衡电流） ≤1.005
四 电容器装置的过负荷能力
1 稳态电流 方均根值超过1.30In的电流下能够连续运行
2 稳态过电压 1.05UN 连续运行
1.10UN 每24h运行8h
1.15UN 每24h运行30min
1.20UN min 5
1.30UN min 1
五 温升 不超过50K，各电器设备的温升不超过各自的规定
六 涌流耐受能力 20In
七 耐爆能力 kW·s ≥15
八 接线形式 单星形
九 每相电容器串联段数 1
十 每相或每臂电容器并联台数 2
十一 保护方式 熔断器
十二 单台电容器保护方式 外熔丝
十三 单台电容器参数
1 额定电压 kV 11/
2 额定容量 kvar 400
3 电介质的工频耐受电压 kV 2.15UN，15s
4 局部放电性能 局部放电量 pC ≤100
温度下限时局放熄灭电压 kV ≥1.2UN
5 介质损失角正切值（20℃） % ≤0.03
6 耐久性能 1700个过电压周波数，1.4UN过负荷1000h
7 单台电容器实测电容值与额定值之偏差 % -3～+5
8 芯子z热点的温度要求 ℃ ≤60
9 电容器介质，液体介质 A-聚丙焟薄烯薄和电容器M-全薄膜介质
10 单台电容器允许过电压倍数 1.10
11 密封性能 使用寿命内不出现渗漏
12 引出套管及端子的要求（水平拉力） N ≥500
13 接地要求 电容器外壳设有接地端子
14 电容器安装方式 立式
15 外壳材质 优质板
十四 放电线圈
1 结构形式 干式
2 一次绕组额定电压 kV 10/
3 放电容量 Mvar 3
4 额定二次电压 V 100
5 额定容量 VA 50
6 一次绕组感耐受电压 kV/s 2.5UN/(15～60)
7 一次绕组对外壳绝缘电阻 MΩ ≥1000
8 二次绕组对外壳绝缘电阻 MΩ ≥500
9 局部放电性能 pC ≤10
10 放电性能 断开电源后，电容器组上的电压在5s内由UN降至50V以下
在z大允许容量电容器组的1.9UN下放电不损坏
11 电压误差 % ≤0.5（在0~100%额定负荷下和在90%~130%额定电压下）
12 伏安特性 1.5UN以下为线性
13 有功损失 无
14 外壳材质 焊接冷扎板
十五 氧化锌避雷器
1 额定电压 kV 17
2 标称放电电流 kA 5
3 标称放电电流下的残压 kV ≤45
4 2ms方波通流能力 A ≥600
十六 支柱绝缘子
1 额定电压 kV 10/20
2 额定抗弯强度
3 爬电距离 mm 200
4 干弧距离 mm ≥100
B．电抗器
