适用于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合负荷电流和关合短路电流之用， 适用于变电站、工矿企业及城、农网作保护城、农网自动化配电网络以及频繁操作的场所。
和控制器两大部分组成，通过航空插座及户外密封控制电缆进行电气连接。能可靠判断检测界内外的毫安的零序电流及相间断路电流，可适宜不同中性点接地方式的配电系统。
本产品符合：BT11022《高压开关设备和控制设备标准的共用技术要求》。

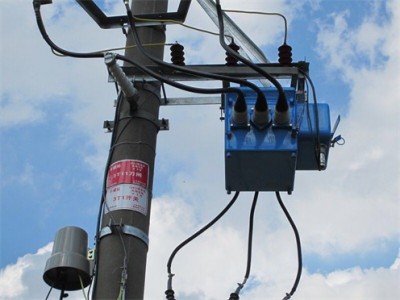

本说明描述了柱上真空开关的结构、功能和组装方法。FZW28（A）-12F型户外分界真空断路器具备故障检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。自动闭锁相间短路故障快速定位故障点自动切除单相接地故障
产品特点：
1、安全性高
灭弧和绝缘介质无油化设计，具有高安全性。
2、免维护
无油、全密封、防潮、防爆、防凝露结构，具有长期免维护性。
3、配电网升级方便
可内置计量电流互感器，满足线路计量监控及自动化要求；配高等级、全密封军用航空插头接口，方便配电网自动化升级。
4、操作功率小、可靠性高
全新设计的小型电动弹簧机构的操作功率30W左右，达到z低水平。
5、安装方式灵活
可灵活采用柱上吊装或座装安装方式。
6、密封性能可靠
SF6压力为零表压且采用成熟的密封结构技术，密封性能可靠，不易泄漏。
7、出线方式灵活
出线可采用硅橡胶套，也可配全绝缘出线电缆。
8、使用安全
在箱体顶部安装有防爆装置，即使内部发生故障，也不会有高温气体或飞溅物泄露出来。
9、防护等级高
三相共厢式，防护等级达到IP67。
1） 周围空气温度上限不超过40℃，不限不超过-45℃；
2） 风速不大于35m/s；
3） 海拔不高于1000m，地震烈度不超过8度；
4） 环境湿度：月平均相对湿度不大于90％；日平均相对湿度不大于95％；
5） 覆冰厚度不超过10mm；
6） 安装场所应为无易燃、化学腐蚀及经常性剧烈振动的场所；
7） 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电
阻接地。
配电站和工业用电设备中，作保护控制和短路保护用。由于户外高压真空断路器对变压器等电器设备的保护作用，可控制线路断路、过载、涌流...，有效的对变压器，电器设备，线路的进行保护作用。更可靠，更经济，特别适用城乡电网系统，电网改造...。
