适用范围：主要适用于额定电压为40.5KV的工矿配电、变电站、发电厂的分合负荷电流、过载电流、短路电流之用、并适用于开频率操作场所：
操作机构：ZN85-40.5系列户外高压真空断路器与操动机构采用上下布置结构，利于调式，也有效地降低了断路器的深度；

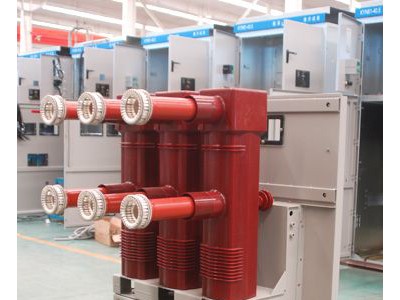

工作原理：采用三相灭弧室和相联带电体由三只独立的环氧树脂绝缘筒相隔离，构成复合绝缘结构
技术参数
序号 项目 单位 技术参数
1 额定电压 KV 40.5
2 额定电流 A 1250 1600 2000、2500
3 额定短路开断电流 KA 25 31.5 25 31.5
4 动稳定电流（峰值） KA 63 80 63 80
5 4S 热稳定电流 KA 25 31.5 25 31.5
额定短路关电流（峰值） KA 63 80 63 80
7 额定短路电流开断次数 次 20
8 额定操作顺序 O-0.3S-CO-180S-CO
9 额定绝缘水平1min 工作耐压 95KV
雷电冲击耐压（峰值） 185
10 机械寿命 次 10000
11 额定单个电容器组开和电流 A 630
12 额定背对背电容器组电流 A 400
13 储能电机额定电压 V AC、DC: 110;220
14 储能电机额定功率 W ≤230
15 储能电机储能时间 S ≤15
16 分闸线圈额定电压 V Dc: 110;220
17 合分闸线圈额定电流 A 1.05(110V)0.96(220V)
18 触头开距 mm 20±2
19 触头接触行程 mm 7.5±1.5
20 三相合分不同期性 ms ≤2
21 触头合闸弹跳时间 ms ≤3
22 主回路电阻（不包括触壁） U Ω ≤40
1、三相导电回路的真空灭弧室布置设计安装在封闭的绝缘筒内，ZN85-40.5真空断路器绝缘筒采用机电性能可靠的环氧树脂材料、而且用的是成熟的真空浇注工艺制定成。这样不仅使每相回路不受外界恶劣环境的影响、而且使相同绝缘性能显著提高,可以防止灰尘和其他可能对设备造成伤害的东西进入主回路部分，同时缩小了ZN85-40.5真空断路器的整体体积。
2、ZN85-40.5真空断路器采用采用国内zui新设计的线圈式纵几强磁场结构真空灭弧室或美国的Cutler-Hammar公司生产的WL-35855X真空灭弧室。ZN85-40.5真空断路器采用陶瓷外壳，高性能的铜铬触头材料，这种设计具有外形尺寸小、绝缘水平高、灭弧能力强等终多优点，同时也可延长电使用寿命和关合短路电流的工作性能。
3、ZN85-40.5真空断路器采用zhuan业的一体化设计和模块化设计，使其整体结构更加简单、更加合理、更加安全可靠，ZN85-40.5真空断路器采用上下布置，它的确灭弧室部分在上面，联锁部分和操动部分在下面。同时配用专用的弹簧操动机构，无需进行相应调整，动作高度稳定、持续可靠。
使用环境条件
1、环境气温度：上限温度不得高于+40℃以上，下限温度不得低于-10℃以下,日平均温度zui高不能超过35℃以上。
2、相对湿度：每日平均相对湿度必须控制在：≤95%以内；每月平均相对湿度也必面控制在：≤90 %以内；
3、运行过程中、辅助电路运行过程中产生的感应的电磁干扰的幅值：zui高不得超过1.6kV，也就是说必须保持在1.6kV以下。
4、使用情况、海拔高度必须控制在：1000m及以下;每日平均饱和蒸气压：≤2.2×10-3MPa，每平均饱和蒸气压：≤1.8×10-3MPa，
5、不能使用的场所：ZN85-40.5真空断路器不能使用在有尘埃、烟、腐蚀性和可燃性气体大气下、更要避免蒸气或盐雾的污染及剧烈热振动；
