1、 概述：

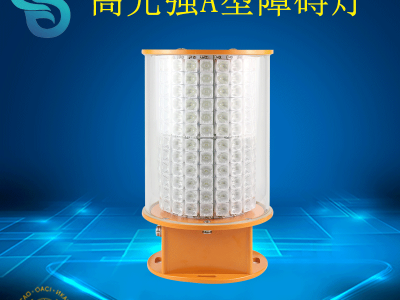

GS-HI/O-180高光强A型航空障碍灯，采用铝合金烤漆结构，具有重量轻耐腐蚀的特点。
光源采用自主研发的专用LED芯片，具有亮度高，能耗低，寿命长等特点;灯罩采用钢化玻璃材料、具有超强的耐腐蚀、抗UV、抗冲击能力;控制电路防雷击能力强、带有防浪涌保护装置，能适用于恶劣的工作环境。该设备具备多种工作模式可根据客户需求定制。
2、 技术规格表：
| 名称 | 参数 |
| FAA分类 | L-857 |
| 型 号 | GS-HI/O-180 |
| 电源电压 | AC220V |
| 电源频率 | 50HZ～60HZ |
| 平均功耗/闪光功率 | ≤100W / 750W |
| LED数量 | 240×10W |
| 工作方式 | 闪光40次/分 |
| 点亮持续时间 | 70ms |
| 光强 | 2000~200000cd（±25%） |
| 水平发光角度 | 180° |
| 垂直发光角度 | 7° |
| 光源寿命 | ≥10年 |
| 发光颜色 | 白色 |
| 外形尺寸 | 245mm×245mm×400mm |
| 安装尺寸 | 180mm×180mm×M10 |
| 防护等级 | IP66 |
| 光控环境亮度 | 50cd-500cd/m2 |
| 环境温度 | -40℃～55℃ |
| 重量 | 12kg |
| 抗风能力 | 80米/秒 |
| 背景光强 | 障碍灯有效光强 |
| 500cd/m2 | 200,000cd±25% |
| 50~500cd/m2 | 20,000cd±25% |
| ＜50 cd/m2 | 2,000cd±25% |
3、产品安装：
3.1安装固定：安装时采用M8不锈钢螺丝将设备固定在指定安装位置，固定好设备后将电源线和控制线与控制器或者主灯的对应端口正确连接。
3.2设备电源连接参考表：根据设备标签确认好设备输入电压及型号，参考下表对应的电压正确连接设备电源线。
带监控灯具接线说明
|
4芯电缆线 电源线 |
电源线颜色 | 棕色 | 黑色 | 灰色 | 黄绿色 |
| 功能 | 电源火线 | 电源零线 | 信号线 | 地线 | |
|
2芯电缆线 监控线 |
电源线颜色 | 棕色 | 蓝色 | ||
| 功能 | 反馈正极 | 反馈负极 |
注意：请勿接错输入电源，否则将损坏该设备。
单灯的接线说明
单灯的接线说明
|
3芯电缆线 电源线 |
电源线颜色 | 棕色 | 蓝色 | 黄绿色 |
| 功能 | 电源火线 | 电源零线 | 地线 |
3.3外形及安装尺寸见图一
4、使用注意事项
• 严禁使用标称以外的电源电压，否则将会损坏设备;
• 当设备发生故障时请勿自行拆开，以免造成人生伤害;
• 安装人员在操作完成后必须检查设备电源线防水处理是否良好，固定螺 丝是否拧紧;
• 非专业人员请勿对设备进行维修，避免将故障扩大和造成人生伤害;
5、简单故障处理方法
| 故障现象 | 处理方法 |
| 接上电源线后设备不工作 | 检查电源线是否接好，用万用表检查电源是否符合说明书要求，灯具在白天处于受光控状态请将设备置于黑夜状态才能正常工作。 |
6、安装及调试所需工具
| 名称 | 用途 |
| 万用表 | 检查输入电压是否与说明书规定电源相符 |
| M10或者可调扳手 | 固定设备 |
| 绝缘胶带 | 电源接头处绝缘处理 |
| 防水材料 |
电源接头处防水处理 |
