产品特点

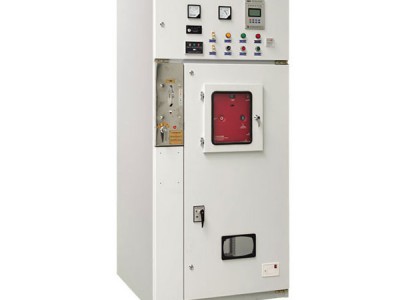

XGN66-12系列户内双电源自动投切装置（以下简称“双电源装置”）系三相交流50Hz户外高压开关设备，由两台XD15高压开关柜和一台MGK13智能双电源切换控制器构成；该装置主要应用于煤矿、石油、钢厂等高供电可靠性场所以及农网和城网的10kV配电系统，作为分、合负荷电流、过载电流、短路电流之用，并可实现双路电源自动切换，保证重要负载的实时供电，具有占地少，投资小，调试维护方便等特点，是实现供电自动化的理想开关设备。



高压双电源切换装置主要优点：上海XGN66-12开关设备厂家

1、开关的当地控制

2、遥控功能

3、线路的故障检测

4、线路保护功能

⑴、电流速断保护

⑵、过流保护

⑶、冷负荷启动保护（防涌流功能）

⑷、开关本体信号采集以及特殊要求的非电量保护功能

5、备自投功能

⑴、无优先备自投：双侧进线电源互为备用，一侧电源失电后另一侧电源主动投入，互相投切

⑵、有有优先级备自投：双侧进线电源设定优先级，备自投完成后，保证优先级高的电源侧处于供电状态

⑶、分支线路发生过流故障闭锁备自投



  高压开关柜是一种组合式电器，它可以集断路器、负荷开关、接触器、隔离开关、熔断器、互感器、避雷器、电容器、母线以及相应的测量装置、信号装置、连锁装置和通信系统等电气设备于一个长方柜的金属外壳内。听起来挺复杂的，所以今天先来为大家讲解如何维护。

      高压开关柜主要劣化因素由于各种原因，高压开关柜，运行中的高压开关柜会随着时间的推移发生劣化，并且时时影响着电网的安全。主要劣化因素有：上海XGN66-12开关设备厂家

（1）热劣化。由于设备运行中的温度升高导致绝缘性能下降。

（2）电劣化。绝缘材料的电场集中处会导致绝缘性能下降。

（3）机械劣化。机械应力导致的零件损坏、变形、龟裂和磨损等。

（4）环境劣化。由环境因素引起的污损、腐蚀、吸湿和润滑油变质劣化等。


调查统计表明，高压开关柜的故障主要有以下几类：上海XGN66-12开关设备厂家

    （1）拒动、误动故障：这种故障是高压开关柜主要的故障，其原因可分为两类：一类是因操动机构及传动系统的机械故障造成；另一类是因电气控制和辅助回路造成。

    （2）开断与关合故障：这类故障是由断路器本体造成的，对少油断路器而言，主要表现为喷油短路、灭弧室烧损、开断能力不足、关合时bo炸等。对于真空断路器而言，表现为灭弧室及波纹管漏气、真空度降低、切电容器组重燃、陶瓷管破裂等。

    （3）绝缘故障：表现为外绝缘对地闪络击穿，内绝缘对地闪络击穿，相间绝缘闪络击穿，雷电过电压闪络击穿，瓷瓶套管、电容套管闪络、污闪、击穿、bo炸，提升杆闪络，ｃｔ闪络、击穿、bo炸，瓷瓶断裂等。

    （4）载流故障：7.2～12 ｋｖ电压等级发生载流故障主要原因是开关柜隔离插头接触---导致触头烧融。

    （5）外力及其他故障：包括异物撞击，自然灾害，小动物短路等。
