绝缘监视仪(HRI-R22)

产品咨询：盛工 183 6883 8801

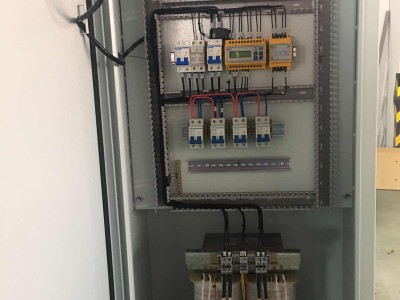

在线式绝缘监视仪HRI-R22由7枚发光管即时直观的显示绝缘状况。仪器的设置非常方便，在面板上有三枚微型拨动开关，可以预先设置需要监视的绝缘等级。如果误选了这些开关，那么仪器会自动选择z高的绝缘等级来报警。如果我们设置了50KΩ这样一个绝缘等级，那么低于50KΩ的发光管在测试时都会发光。绝缘监视仪还可以与外接报警测试面板PR2相联。这个面板可以被固定盒子上，并且可以以3种不同的方式安装。这个面板装备有静音按钮，内置峰鸣器以及稳压电源，还设有工作电源指示灯和报警指示灯。PR2用于对绝缘监视仪进行测试以及发生绝缘故障时提供声光报警。每一个监视仪可以外接z多4个PR2以用于不同的区域。隔离电源系统为用户准备了3.15KVA,4KVA, 5KVA,6.3KVA,8KVA,10KVA以及15KVA,20KVA,25KVA等9种不同容量的隔离变压器供用户选用。

1） 测试按钮

2） 设定绝缘等级的微型开关

—微型开关拨到右边设定

绝缘值，取z高值

—若所有微型开关置于左

侧，则设定值为50KΩ

3） 工作电源指示灯

4） 绝缘故障指示灯

5） 系统连接故障指示灯
