1、概述

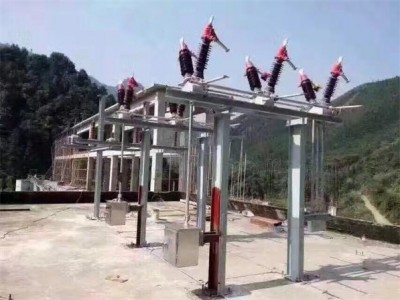

35KV高压隔离开关配安装支架是交流频率为50Hz的户外高压电器设备，是在原GW4系列基础上进行改进设计的产品，供高压线路在无负载情况下进行换接，以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用。
(1) 本产品为双柱水平断口中间开启式，可以一侧或两侧附装接地开关。90°传动的隔离开关采用CS17型人力操作机构进行三极联动操作;180°传动的隔离开关采用CJ6型电动机操动机构或CS17G型人力操作机构进行三极联动操作;接地开关采用CS17G型人力操动机构三极联动操作。
(2) 隔离开关属双柱V形水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由成50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。
(3) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。
(4) 中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。
(5) 隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。
2、使用范围
海拔高度不超过3000米；
环境气温不高于-40℃，不低于-30℃；
只适用于水平安装的场所，风速不大于35m/s；
地震烈度不超过8度；
普通型适用于Ⅱ级污秽地区，防污型适用于Ⅲ级污秽地区。
用途及执行标准
2.1 本产品系三相交流频率50HZ的户外高压输电设备，用以在无负载情况下断开或接通高压线路，以便对高压线路进行换接，改变运行方式，以及对检修的母线与断路器等高压电器设备实行安全的电气隔离。
特点：
1.改进了轴承转盘结构，使轴承座实现了防水功能。且配有注油孔、调整螺钉，开关的整体性强且维护更加简单、方便。
2.导电杆与触头之间、导电杆与触指座之间均采用铜焊工艺，另外触指与触指座之间加装软连接，使产品的主回路电阻比采用螺钉连接的大幅减小，从而减少触头在运行中的发热问题。接地导杆采用导电性能优良的铝合金，触头部分采用紫铜件，导电杆与底座连接处及接地触指座之间均加装软连接，因此接地回路的接地可靠性大大的增强。
?
?3.主导电外露部分均采用紫铜镀银的表面处理工艺，镀银处理，表面光洁、美观、抗腐蚀能力强、持久耐用。
?
?4.改进轴与孔配合方式：铁与铜配合改为铜与铜配合或不锈钢与铜配合，解决了在户外长期使用出现的锈死现象。外露标准件采用不锈钢；金属件采用热镀锌处理，开关的耐腐蚀能力更强。
5.大量采用精铸件替代焊接件，减少焊接不牢等安全性问题。
6.接地刀闸可在施工现场左右互换，并改同轴联动方式单极联动，大大减轻施工现场安装难度。
结构特点：
隔离开关由底座.绝缘支柱及导电部分以及操动机构等组成。每极有两个支柱， 每个支柱上端各装有导电闸刀.两部分闸刀触头接触处在两支柱的中间部位。 支柱的下端各装有轴承套，在操动机构的带动下，可使闸刀作水平旋转90度，从而达到分合闸之要求。隔离开关为单极 型，也可通过连杆将三极连成能够联动的三极型式。配用CS11（不接地）CS8-6D（单接地） CS17（双接地）型手动机构操作。（可根据需要配电动机构）从上述结构简介中不难看出，本隔离开关结构合理，操动灵活自如；可单极，也 可三极使用，安装方便；触也开距大，绝缘安全可靠。还可根据用户需要，不接地或配装单边接地或双接地均可。
