可逆型变色测温贴片
使用说明书
一、可逆型变色测温贴片的性能与用途
NCW系列可逆型变色测温贴片具有独特的变色示温、数字显示及所变颜色可逆功能，自身带有不干胶，应用于变电所室内母线的连接部位，也可贴在母线与设备接线端子的连接处及隔离开关的触头上，还可贴在变压器、电机、电容器等电气设备的外壳上，用来监视母线连接处及电气设备外壳的温度。一旦监温部位温度达到或超过测温贴片的额定温度，变色测温贴片立即由黑色变红色，并在测温贴片上显示该处超温的数字，很容易被人在巡视中发现监温部位温度升高的状况，从而找出故障隐患，防止事故的发生。
如监温部位温度过高，测温贴片就立即超温变色，冷却下来后,测温贴片会马上恢复原来的颜色，该贴片仍可继续使用。
可逆型变色测温贴片的颜色变化如下：
55℃贴片由黑色变红色，65℃贴片由黑色变红色，75℃贴片由黑色变红色。
二、可逆型变色测温贴片的种类及特性

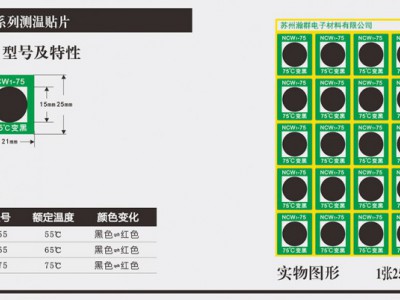

- NCW系列可逆型变色测温贴片基本型号及特性见下表。
|
型号 |
规格 |
额定温度 |
颜色变化 |
产品特点 |
|
NCW1—55 |
25×21mm |
55℃ |
黑色←→红色 |
单一温度，小片，显示超温数字，防污，防水，有保护膜，有可逆功能 |
|
NCW1—65 |
25×21mm |
65℃ |
黑色←→红色 |
|
|
NCW1—75 |
25×21mm |
75℃ |
黑色←→红色 |
|
|
NCW2—55 |
30×26mm |
55℃ |
黑色←→红色 |
单一温度，中等大小，显示超温数字，防污，防水，有保护膜，有可逆功能 |
|
NCW2—65 |
30×26mm |
65℃ |
黑色←→红色 |
|
|
NCW2—75 |
30×26mm |
75℃ |
黑色←→红色 |
|
|
NCW3—55 |
25×40mm |
55℃ |
黑色←→红色 |
单一温度，醒目，显示超温数字，防污，防水，有保护膜，有可逆功能 |
|
NCW3—65 |
25×40mm |
65℃ |
黑色←→红色 |
|
|
NCW3—75 |
25×40mm |
75℃ |
黑色←→红色 |
|
|
NCW4—55 |
40×40mm |
55℃ |
黑色←→红色 |
单一温度，醒目，显示超温数字，防污，防水,有保护膜，有可逆功能 |
|
NCW4—65 |
40×40mm |
65℃ |
黑色←→红色 |
|
|
NCW4—75 |
40×40mm |
75℃ |
黑色←→红色 |
2.变色测温贴片变色温度与额定温度的误差为±2℃。
三、可逆型变色测温贴片的使用方法
1.NCW系列可逆型变色测温贴片呈标签形式，只要选择适当额定温度的变色测温贴片，可直接粘贴在母线接头、刀闸、变压器外壳等需要监视温度的部位。测温贴片粘贴部位应平整、清洁、干燥，用砂纸打磨去除氧化膜及粗糙面，或用汽油、丙酮等溶剂清洗擦拭一遍。粘贴时要用力摁牢。
2.使用时如欲知道监温部位温度逐渐上升的情况，可粘贴两片以上不同额定温度的变色测温贴片。
3.注意事项：
a.粘贴变色测温贴片需在母线或其它监温部位无电时进行，并须遵守安全规程。如要带电粘贴测温贴片，必须用相应等级的绝缘棒辅助粘贴。
b.可逆型变色测温贴片不能在阳光照射的环境下使用。
四、可逆型变色测温贴片的贮存与使用寿命
1.变色测温贴片贮存于室内常温下即可，其无味、对皮肤无刺激，要远离热源(如暖气片、电炉等)。
2.由于考虑到变色测温贴片使用现场的复杂性，当变色测温贴片贴在监温部位后，在正常温度、正常环境下使用，可用3～4年。
