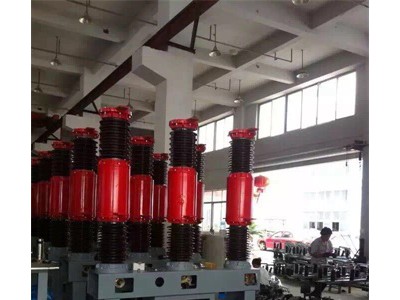

一、ZW7断路器概况
ZW7-40.5型户外高压交流真空断路器，是陕西南业电力设备有限公司开发的具有国际九十年代初水平的户外产品。它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。
ZW7-40.5KV型户外高压真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。产品根据使用条件可分为普通型、防污型及高原型。
符合标准：GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外高压真空断路器技术条件）。
二、ZW7-40.5高压断路器产品的主流型号有：
ZW7-40.5/1250-25,ZW7-40.5/1250-31.5,ZW7-40.5/1600-25,ZW7-40.5/1600-31.5
ZW7-40.5/2000-20,ZW7-40.5/2000-25,ZW7-40.5/2000-31.5
以及产品对应的ZW7-40.5/t1250-25等产品
三、ZW7断路器结构及原理
3.1、ZW7真空断路器总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。机构和与断路器联接的连杆在一个防水的箱体内。断路器的传动机构是由连杆和拐臂组成，灭弧室的动端通过拐臂，绝缘拉杆，联杆和操动机构的输出轴相连。输出轴的转动带动实现灭弧室动触头进行，分合动作。
3.2、产品主要部件的结构简述
该产品主要由真空灭弧室，电流互感器，传动机构及操动机构组成。本产可配装电磁及弹簧两种机构。为了避免由于充SF6气体及充油所带来的一系列问题，本产品采用干式，检修及维护方面。
3.3.本产品配有电流互感器，每相可以带四个绕组，其中二个用于测量，二个用
于保护。根据客户需要，可安装100：5，200：5，400：5，800：5，1000：5，1600：5的电流互感器。
4.操动机构及连杆装在机构箱内，机构箱为防水型，为防止箱体内电器控制元件受潮，机构箱内装有电加热器。
5.传动机构，包括绝缘拉杆，拐臂及导杆，调整绝缘拉杆和导杆的长度，可以调整开关的开距和超程。
3.4、工作原理
导电回路原理
电流通过上下出线端子引至真空灭弧室静端及动端，通过软连接及电流互感器到下出线端子引出。
3。5、动作原理
操作机构或分闸弹簧带动联杆，使绝缘拉杆上下运动，带动拐臂及拐臂绕轴转动，使得导杆上下运动，实现灭弧室动触头进行，分合运动。
四、具有的主要功能有：
a.采用真空灭弧，开断能力能，电寿命长，机械寿命10000次；
b.结构简单，免维护，不检修周期长；
c.绝缘性能好，防污秽能力强；
d.可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患；
e.内装电流互感觉器，精度达0.2级，可实现三相互动保护；
f.内附凝露控制器，能保持断路器在一定的温度、 湿度下可靠运行。
五、产品使用环境条件
a.周围空气温度：上限+40℃，下限-30℃
b.海拔：≤2000m(若需增高海拔，则额定绝缘水平相应提高)
c.风压：不超过700Pa(相当于风速34m/s);
d.振幅：地震烈度8度
e.污秽等级：Ⅲ级
f.zui大日温度差：不超过25℃
