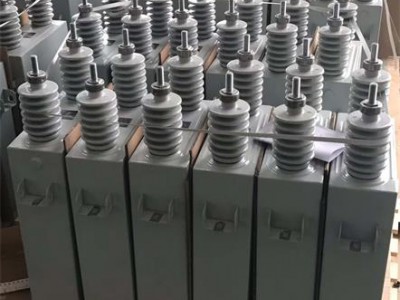

点击图片查看原图
概述
高压并联电容器主要用于频率50Hz交流电力系统中，提高电网的功率因数，降低线损，改善电压质量，充分发挥发电、供电设备的效率。主要型号有：BWF型，BFF型，BFM型，BAM型等系列。
主要性能指标
1、高压并联电容器安装运行地区的环境温度范围为-40℃～+45℃，其中BFF型电容器为-25℃～+45℃，其余为：-40℃～+45℃，海拔高度不超过1000米。对安装地点海拔高度超过1000米的电容器，订货时要特别加以说明。
2、电容器的极间介质应能承受工频交流电压2.15Un；直流电压4.3Un；历时10S。
3、电容器端子下外壳的绝缘水平应能承受35KV，历时60S。
4、内部装有放电电阻的电容器，与电源断开后，能在10分钟内由额定电压的峰值降到75V以下，若要在5分钟内由额定电压的峰值降到50V以下，则应在订货时特别加以说明。
5、高压电容器由箱壳和芯子组成，箱壳用薄钢板密封焊接制成，箱壳盖上焊有出线瓷套，箱壁两侧焊有供安装用的吊环，一侧吊环装有接地螺栓。
6、电容器的芯子由若干个元件和绝缘件组合而成，元件由作为极板的铝箔中间夹膜纸复合介质或全膜介质经转绕而成。芯子中的元件按一定串并联方式连接，以满足不同的电压和容量的要求。
7、内熔丝电容器其中内部每个元件均串有一根熔丝，当其中有一个元件击穿时，与其并联的完好元件即对其放电，使熔丝在毫秒级的时间内迅速熔断，将故障元件切除，从而使电容器能继续运行
实验指标参数
2.2电容器及间介质应能承受下列两种试验电压之一，历时10秒。
a．工频交流电压：Ut(～)=2.15Un
b．直流电压：Ut(-)=4.3Un
2.3电容器端子与外壳的绝缘水平应能承受下表所列的试验电压
2.5电容器能承受 个峰值不超过2.2Un持续1/2周期的过度电压。
2.6电容器允许在由于电压升高及高次谐波造成的有效值为1.31n的稳定过电流下运行，对于电容具有 大正偏差的电容器，这个电流允许达到1.431n。
2.7电容器的实测电容值与额定值之差不超过额定值的-5%～+10%，三相电容器中任何两线路端子间测得的 大与 小电容值之比值应不大与0.06。
2.8电容器在工频额定电压下，温度为20℃时的损耗角正切值(tgδ)≤0.0005
注：内部装有放电电阻或溶丝的电容器，其损耗角正切值允许增加1.0001。
2.9内部装有放电电阻的电容器，与电源断开后，能在10分钟内由额定电压的峰值降到75伏以下，则应在订货时加以说明。
2.10三相电容器内部为星型接线。每相均加有放电电阻。
型号说明
举例说明。
B A M 11/√3 — 100 — 1 W
户外使用
单相
额定容量（kvar）
额定电压（kV）
聚丙烯薄膜
苄基甲苯
并联电容器
