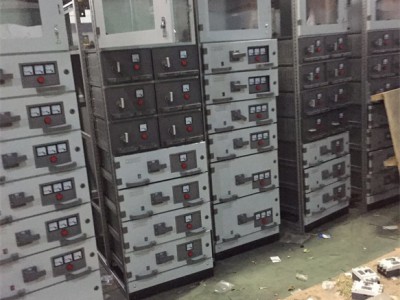

厂家定制GCK型低压抽屉式开关柜

厂家定制GCK型低压抽屉式开关柜

产品型号及含义

GCK：G是封闭式开关柜 C是抽出式 K是控制中心

GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。

GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。

所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。

结构特点

1、整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高

2、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。

3、MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。

4、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。

5、开关柜的顶部根据受电需要可装母线桥。
