ZW32-40.5产品概述：
为响应国网配网智能化改造，针对35KV高压断路器安装问题为落地式，产品质量重，体积大，操作功大，震动力强烈的弱点，我公司特自主研发生产ZW32-40.5全固封型户外35KV柱上真空断路器。它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也能在边远35KV线路的水泥杆上安装，智能型的配个电压互感器和智能控制器可以实现远方控制，并查看事故原因等现代化配网功能。ZW32-40.5配外置电流互感器，配弹簧操作机构，或永磁机构，ZW32系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。
ZW32-40.5产品执行标准：
ANSI/IEEE C37.60/IEC 62271-100( GB1984-2003 China standard)
GBT11022-1999 China Standard
IEC 60255-11
IEC 60255-21-1 Class I
IEC 60255-21-2 Class I
IEC 60255-21-3 Class I
IEC 60255-22-1 Class III
IEC 60255-22-2 Class IV
IEC 60255-22-3 Class III
IEC 60255-22-4 Class IV
ZW32-40.5产品结构特点：
a.ZW32-40.5系列产品总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。机构和与断路器联接的连杆在一个防水的箱体内。断路器的传动机构是由连杆和拐臂组成，灭弧室的动端通过拐臂，绝缘拉杆，联杆和操动机构的输出轴相连。输出轴的转动带动实现灭弧室动触头进行，分合动作。
b。ZW40.5系列产品主要由真空灭弧室，电流互感器，传动机构及操动机构组成。本产可配装电磁及弹簧两种机构。为了避免由于充SF6气体及充油所带来的一系列问题，本产品采用干式，检修及维护方面。
c.ZW32-40.5系列产品配有电流互感器，每相可以带四个绕组，其中二个用于测量，二个用
于保护。根据客户需要，可安装100：5，200：5，400：5，800：5，1000：5，1600：5的电流互感器。
d.操动机构及连杆装在机构箱内，机构箱为防水型，为防止箱体内电器控制元件受潮，机构箱内装有电加热器。
e.传动机构，包括绝缘拉杆，拐臂及导杆，调整绝缘拉杆和导杆的长度，可以调整开关的开距和超程。
f.导电回路原理
电流通过上下出线端子引至真空灭弧室静端及动端，通过软连接及电流互感器到下出线端子引出。
g.导电回路原理
电流通过上下出线端子引至真空灭弧室静端及动端，通过软连接及电流互感器到下出线端子引出。
ZW32-40.5吊运，安装和调试：
产品在起吊断路器时，必须勾住断路器上的四个起吊吊环，水平缓慢吊起，并保证钢丝绳不要碰到绝缘拉杆及瓷瓶，以免损坏产品。
1.断路器处于分闸状态，以整体形式运输；
2.运输和装卸运输过程中，不得翻转，倾斜，并要采取防震措施；
3．1安装前检查
为确保开关安全可靠运行，安装前应进行下列检查方可进行安装。
a.包装拆除后，先检查考官的外观，如瓷瓶是否有裂纹，机构箱表面是否完好。铭牌数据与订货要求是否相符。
b.检查所带附件是否齐全，去合格证，产品说明书等。

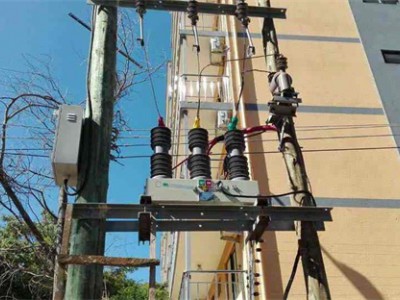

ZW32-40.5产品成功安装案例：
