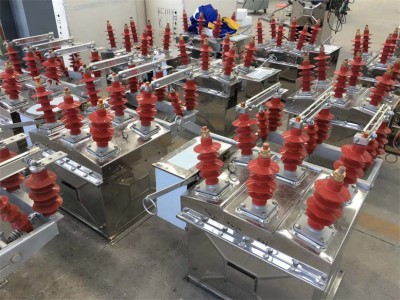

ZW8-12GF/630-20柱上分界真空断路器

ZW8-12GF/630-20柱上分界真空断路器

ZW8系列型号：
ZW8-12G/630-12.5  ZW8-12G/630-20  ZW8-12G/T630-12.5  ZW8-12G/T630-20 ZW8-12G/630-12.5 ZW8-12G/630-20  ZW8-12G/T630-12.5 ZW8-12G/T630-20 ZW8-12/1250-20  ZW8-12/1250-25  ZW8-12G/1250-20  ZW8-12G/1250-25 ZW8-12M/630-20     ZW8-12P/630-20
ZW8-12G柱上高压真空断路器产品概述：
ZW8-12型户外高压真空断路器是额定电压为12KV，三相交流50Hz的户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。
该产品配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器加上装隔离开关。
ZW8-12M永磁高压真空断路器，融合了当今世界z新的永磁机构与环氧树脂整体浇注固态绝缘工艺等先进技术，并采用了真空开断技术，具有电寿命长、开断可靠和长期完全免维护的特点。外绝缘采用进口户外专用型环氧树脂整体浇注而成，具有耐紫外线，防闪络，抗污染等优点。本产品完全无油，无SF6，免维护，不污染环境。采用先进的永磁机构，机械性能稳定可靠；并装有手动分、合闸机构，必要时可现场手动分、合闸操作。该产品具有体积小、重量轻、操作方便、运行可靠、无污染、免维护等诸多优点。

产品主要特性：
环氧树脂固体绝缘、无油、无SF6、对环境无危害
真空开断、纵向磁场灭弧、稳定可靠
进口户外专用型环氧树脂，耐紫外线、防闪络，不易老化
永磁操作机构，免维护，可长期可靠工作
双稳态永磁机构，不会退磁，可永久使用
机械寿命z少可以达到20000次以上
结构紧凑、体积小、重量轻，便于安装和运输
箱体经过特殊处理，无锈蚀，可保持外形持久美观(可选用不锈钢箱体)
采用高智能型微机控制器，提供多种功能，可满足用户的各种要求
可配FTU实现远方控制、监视以及实现SCADA功能

应用与特点
ZW8-12户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。

ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。

使用环境条件：
环境温度：上限+40t下限-30。C
海拔高度：《1000m
风压：≤700Pa（相当风速34m／s）
空气污秽程度：III级
无经常性剧烈震动


组成结构：
1）整体结构为三相共箱式
2）真空灭弧室
3）弹簧操动机构
4）绝缘系统
5）导电回路
6）箱盖、箱体
7）密封件


特点：
1）根据用户需要可安装50／5，100／5，200／5，400／5，630／5电流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘
2）内置多抽头电流互感器可作为过电流保护之用
3）采用双绕组电流互感器可作为保护和计量用
4）若加装电压互感器、自动重合控制器、自动分段控制器，可实现配电保护自动化和“四遥” （遥测、遥信、遥控、遥调）功能加装了复合控制器（消除合闸涌流）。
5）可加装隔离开关


订货须知：
订货时用户需提供下列技术资料：
1）断路器型号、名称、数量。
2）额定电流，额定短路操作电流。
3）操作方式、操作电压。
4）配备电流互感器电流比。
5）使用场合。
