一、简介
预绞式悬垂线夹用于将导线固定在直线杆塔的绝缘子串上，或将避雷线悬挂在直线杆塔上。可替代目前线路上广泛使用的XGU、XGF等船型悬垂线夹。
二、产品组成

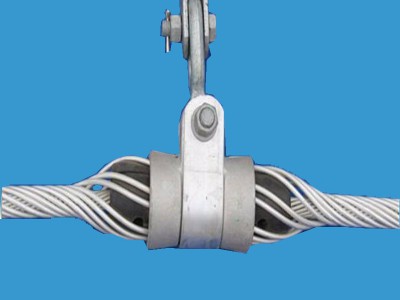

预绞式悬垂线夹由橡胶制成的双曲线腰鼓形减振垫，减振垫外缠绕铝合金预绞丝，在预绞丝外，装高强度铝合金套壳，套壳外再加上铝合金U型卡组成。
三、产品特点
预绞式悬垂线夹利用双曲线腰鼓形减振垫包住导线于悬挂处，具有握力大、电晕小、重量轻、磁损小的特点。特别适合于220KV及以上线路，以及重冰区、大跨越线路工程。
3.1悬挂点应力分散到整个预绞丝长度上，有效减小了导线所受静态应力和微风振动引起的动态应力，避免了导线受损伤。
3.2悬挂点应力分散，大大提高了导线抗疲劳特，延长了导线的使用寿命。
3.3预绞丝可提供可靠的握紧力、承受较高的不平衡荷载，从而避免导线滑移。
3.4特殊的结构，可降低电磁损耗并消除电晕放电，较传统悬垂线夹具有明显的节能特。
3.5增强了导线挂点的刚度，增大了曲率半径，单支点线夹可达300转向角，双支点线夹可达600转向角。
四、使用提示
4.1选配时需注明导线型号规格。
4.2当转向角在300～600之间，或大跨越工程中，应用双支点悬垂线夹直接与绝缘子串相连。
4.3须经培训的工人方可安装本产品。
