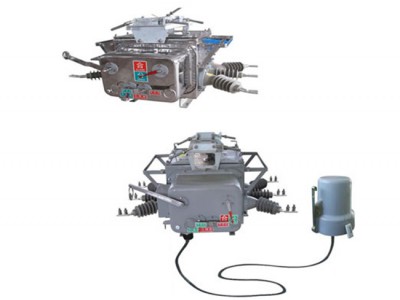

ZW20-12是ZW20-12柱上真空断路器、FZW28F-12户外分界真空负荷开关两种产品改进的产品，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12型免维护负荷开关，成熟的不锈钢箱式密封结构，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。该产品采用真空灭弧、SF6气体作绝缘介质。断路器还可与隔离开关组成组合断路器，可配置智能控制器，自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器，是柱上断路器的佳品。
本断路器还具有强大的电力看门狗功能，替代了FZW28F-12户外分界真空负荷开关所有功能，该产品真正的实现了电力看门狗，成为电力市场的独具之佳作。
产品结构
该产品由断路器本体，操作机构和起吊装置三部分组成。
1 断路器本体结构断路器本体结构由导电回路，绝缘系统,密封件及壳体组成(如图1)导电回路由进线导电杆，导电夹，软连结与真空灭弧室连接而成。本产品采用SF6气体绝缘。进出线绝缘套管采用环氧树脂和硅橡胶整体浇注，为减小开关体积，A，C两相采用拐角套管，保证良好的外绝缘：内部采用复合绝缘结构，在不充SF6气体的情况下也能达到相应的绝缘水平。本产品采用成熟的密封结构。机构罩及壳体上盖采用冲压成型槽密封，输出指针轴采用双层“0"型圈密封，进出线套管整体浇注，以保证良好的气密性。
2 操动机构本产品操动机构为电动储能，电动分合，同时具有手动储能，手动分合，过流保护。整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关及指示器等部件组成
3 延shi器根据用户要求，可以配置延shi器(又称涌流控制器或定时限开关过流脱扣器)，使断路器具更为良好的保护性能。可以调整涌流延shi时间，以躲过合闸涌流,调整过电流定值和过流动作延长时间：调整速断电流倍数和速断动作延shi时间。
产品特点
§ 城、农网改造的理想设备：
可与控制器配套实现遥控、遥测和遥调，实现四遥功能；
§ 操作灵活、方便：
本产品为电东储能，电动合分，同时具有手动储能，手动分合，并能近距离或远距离遥控操作。
§ 开断性能优越：
开断短路电流20kA达30次。
§ 操作功率小，可靠性高：
全新设计的小型电动弹簧机构，机件数目和操作功（约30W左右）都降低到低水平。
§ 具有免维护特性：
断路器主回路及二次元器件、操作机构均密封在SF6气体（零表压）中，不受外界环境影响。
§ 密封性能可靠：
采用成熟的密封结构技术，密封性能可靠。
§ 独特的进出线方式：
采用硅橡胶套管，使接线端子之间绝缘距离充裕，外界绝缘性优良。
§ 使用安全：
使用条件
1 海拔高度：不超过2000m;
2 周围空气温度：-40°C～+40°C，日温差：日温变化不大于25°C。
3 风速:不大于35m/s;
4 无易燃，爆炸危险，强烈化学腐蚀物(如各种酸，碱或浓烟等)和剧烈震动的场所。
