产品简介

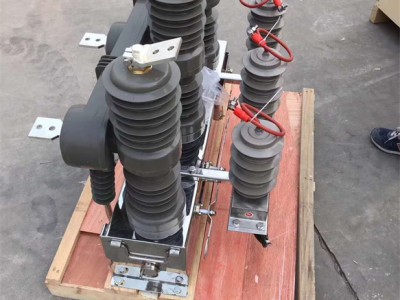

ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器； 可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”。由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。
引用标准
断路器符合《GB/T11022 高压开关及其控制设备标准的共用技术条件》、《GB1984-89 交流断路器》《GB1985-89 交流高压隔离开关和接地开关》和DL404、IEC56等标准的有关要求。
使用环境条件
1、海拔高度不超过2000米；
2、周围空气温度：-45℃~+65℃；日温差：日变化25℃；
3、风速不大于35m/s；
4、无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
结构特点
1 该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
2 装有真空来弧室的高压真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻（＜100kg）和使用寿命长等特点。
3 断路器采用全封闭结构，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用。
4 断路器的合、分闸可手动或电动操作及远方操作。可与控制器配套实现配电自动化，也可与重合控制器配合组成重合器。
5 操作机构新颖、简单、动作可靠、体积小、机械寿命可达1万次。
6 断路器的安装方式可采用单杆或双杆座装方式。
安装、使用及维护
1 开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。
2 柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行试操作，以检查各项指标是否正确。
3 断路器可以分单杆架设，也可双杆架设（如图二、三、四、五所示）。
4 本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。
5 用户不得随意更换使用与原型号规格不一致的电器元件。
6 操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可通知制造厂家。
