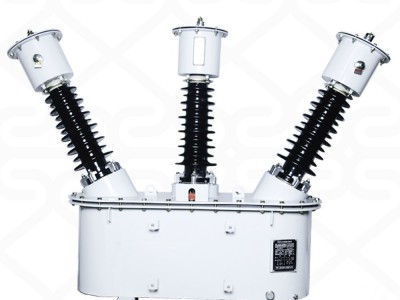

一、交流50Hz、35KV三相线路中做高压计量用，它由电流互感器、电压互感器和用于安装电流互感器、电压互感器及电能表的箱体组成。主要用于有功电能和无功电能的计量
二、技术指标
1、额定电压：35KV
2、接法：二元件V/V接法 三元件Y/YO接法
3、额定频率：50HZ
4、电压比：35KV/100V
5、电压准确等级：0.2；电流准确等级：0.2S
6、额定负荷：电压30VA；电流15VA
7、功率因数：0.8
8、电流比5——500A/5A（可制作双变比）
9、工频耐压：10.5KV
10、环境温度：-25℃——40℃之间，日平均气温不超过30℃，气温20℃时，相对温度不超过85%，海拔1000米以下。
11、使用环境：户外，安装场所无严重污秽，无严重震动颠簸场所。
三、本产品参照标准
GB1207-1997(电压互感器)
GB1208-1997(电流互感器)
GB311-1997（高压电器设备绝缘试验电压和试验方法）
产品验收
检查铭牌数据、合格证是否要求一致。
按产品装箱单检查产品的各部件、备件是否齐全；各个部件是否完好。
检查各部件紧固螺丝、一次导杆、二次接线柱、电表接线有无松动现象。
工频耐压试验：按照出厂试验值的80%进行验收。
电流互感器、电压互感器的误差检验。（国家标准）
检查u、n220v控制电源输出是否符合要求。
四、外型及安装尺寸（mm）
二元件 外型：长×宽×高1150mm*1000mm*1200mm
五、安装与接线
1、高压计量箱应水平安装，杆上安装高度不应低于地面300mm，电度表应垂直，不得任意倾斜。
2、高压计量箱电源端（一次进线侧）必须安装相应电压等级的氧化锌避雷器，其接地电阻≤10Ω，以防各种雷电过电压、操作过电压、工频暂态过电压，从而保护线路中的电器及用电设备。
3、接线，应辨明电网电源的相序A、B、C与高压电能计量箱，导电杆的相序A、B、C各相分别对应连接（必须正相序），P1进线，P2出线。
4、双变比接法：改变二次接线：接S1—S2为小量程变比（S3空头），接S1—S3为大量程变比（S2空头）。
5、单变比时，电流互感器二次S2与电压互感器二次b连接接地，电流互感器二次改变双变比用小变比时，S2与电压互感器b连接接地（S3空头）；用大变比时，S3与电压互感器b连接接地（S2空头）。
高压线为铝线时，应采用铜铝过渡线夹牢固连接，整机箱体必须接地；电流互感器二次不得开路，电压互感器二次不得短路。
高压计量箱装好后，应带负荷进行试验观察，看有功无功电能表转动是否正常。
经过以上全面试验检查，合格后方可正式投入运行。
六、维护与质量保修
1、使用时看电能表有无逆相序现象，如有逆相序现象，调一次接线或二次接线改变为正相序。
2、计量箱用段时间后应检查接线螺丝是否有松动现象，如有松动现象将螺丝拧牢。
3、在运行中的高压电能计量箱，必须定期检查变压器油，好每年检查一次，若发现缺油或有劣化迹象，即应补充过滤或更换新油。
4、本产品出售之日起12月内，在用户完全遵守说明书规定要求、使用方法正确，并在产品铝封完好的条件下，若发现不符合国家标准规定的要求时，本公司将给予免费修理或更换。保修期内造成的其它损失我公司不予负责；超过保修期或因用户使用不当、自然灾害等外界原因引起的事故，应由用户负责；超过保修期产品发现故障，我公司负责维修，只收材料费，不收工时费。
七、运输贮存与售后服务
1、本产品的运输，需在包装条件下进行。运输过程中不应受到剧烈振动和撞击，其运输安装贮存应符合JB/T15464——1995（仪器仪表安装通用技术条件）贮存地方应干燥通风，环境温度不超过-25~40℃，相对湿度不超过85%，空气中无腐蚀性气体和霉菌。
2、本产品如在保修期内出现问题，请用户不要自行打开箱体、表箱，要保持整体状态，否则我公司不予保修。
3、我公司生产的产品在运行中出现问题，我公司自接到通知起，本省两天内维修人员到达现场，外省根据路程远近适当延长。
八、定货须知
1、额定电压
2、电流比
3、准确等级
4、订货数量
5、额定负荷及用电性质
6、另有其它特殊要求时，可协商制作
