一、产品概述：

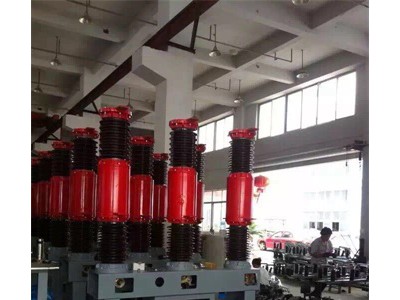

ZW7-40.5系列户外高压电站型真空断路器(可分侧装式和中置式)是三相交流50Hz户外高压开关设备，适用于35kV输电系统的控制和保护，也可用于联络断路器及开合电容器组的场合。主要用于户外35KV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。适用于频繁操作场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长，安装维护方便等特点。
ZW7-40.5/630A线路型带看门狗断路器产品的主流型号有：
ZW7-40.5/1250-25,ZW7-40.5/1250-31.5,ZW7-40.5/1600-25,ZW7-40.5/1600-31.5
ZW7-40.5/2000-20,ZW7-40.5/2000-25,ZW7-40.5/2000-31.5
以及产品对应的ZW7-40.5/t1250-25等产品
主要功能有：
a.采用真空灭弧，开断能力能，电寿命长，机械寿命10000次；
b.结构简单，免维护，不检修周期长；
c.绝缘性能好，防污秽能力强；
d.可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患；
e.内装电流互感觉器，精度达0.2级，可实现三相互动保护；
f.内附凝露控制器，能保持断路器在一定的温度、 湿度下可靠运行。
产品使用环境条件：
a.周围空气温度：上限+40℃，下限-30℃
b.海拔：≤2000m(若需增高海拔，则额定绝缘水平相应提高)
c.风压：不超过700Pa(相当于风速34m/s);
d.振幅：地震烈度8度
e.污秽等级：Ⅲ级
f.z大日温度差：不超过25℃
安装、维护
1 操作人员应初步了解产品的性能及安装调整、维护知识，对运行中问题应予以记录，必要时通知制造厂家。
2 产品在安装前要进行外观检查。观察一下产品的绝缘套管是否有损伤，分合指示、储能指示是否有漏装现象，箱体是否有变形等。检查完毕后，产品要装在高4m以上的柱子上使用。
带隔离开关的断路器安装时应认真检查隔离开关与断路器之间的机械联锁装置动作的准确性。
3 产品在投入运行前，就仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构进行操作，以检查各种动作是否正确。
4 断路器的各项参数在出厂检验时就已经调整好，用户不必开机检查；按要求进行耐压试验后，即可安装。
5 断路器可以单杆架设，也可以双杆架设。断路器应平稳、牢固地安装在专用钢架上。安装示意图见图19。
6 产品定期进行小检，主要检查断路器的动作是否正常。带隔离开关的断路器，隔离开关每年检查2次，内容有检查隔离开关与断路器之间的机械联锁动作是否正常，并在活动部件注入一些润滑脂。
运输、验收及贮存
运输
运输时必整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。超吊断路器本体时，勾在箱体上的四个吊环，不得直接搬运环氧绝缘筒。超吊断路器带隔离开关时，重心偏于隔离开关侧，起吊时应缓慢进行。
验收
用户收到断路器后应进行如下验收工作:
1)检查包装是否损坏；
2)对照产品装箱单检查文件、附件是否齐全；
3)检查断路器铭牌上的技术参数、产品合格证是否符合订货要求。
贮存
本断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内进行，对产品及各部件要进行核对是否完整和相符。
