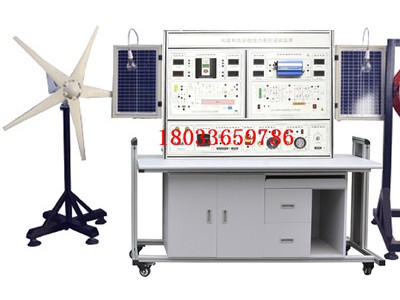

新能源实训设备ZLNE-Y53型风光互补发电实训系统
一、风光互补发电实训系统的运行技术条件：（单相输出）
1、1、发电单元
风能
◆ 风洞调速范围：0～11 m/s
◆ 风力发电机额定输出电压：12VDC，功率：400W
◆ 风机类型；永磁同步发电机，上风式
◆ 启动风速；2.58m/s
◆ 风叶材质：碳光纤化合物
模拟风洞模块
◆ 风量：2003 mз/h
◆ 风压：210Pa
◆ 转速：1440 r/min
◆ 功率：0.75kW
◆ 可调风速：0～11级连续可调
光能
◆ 光伏模块功率：30Wp 2组
◆ 光伏模块输出工作电压：17.5VVDC
◆ 光伏模块工作电流：1.56A 峰值
◆ 模拟光源模块：200W*2
1、2、充电单元
◆ 工作电压：12VDC
◆ 充电功率：400W
◆ 充电方式：PWM脉宽调制
◆ 充电电流 35A
◆ 过放保护电压 11V
◆ 过放恢复电压 12.6V
◆ 输出保护电压 16V
◆ 卸载开始电压（出厂值）15.5V
◆ 卸载开始电流（出厂值） 15A
◆ 保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载超载、防雷、风机限流、风机自动刹车和手动刹车。
◆ 控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；
◆ 负载为100W以下的12V/24V直流负载，控制单元一通道为常开输出，另一通道为多类定时输出（光控开、光控关，定时开、定时关，）。
1、3、电力蓄能单元（机内）
◆ 蓄电池类型：免维护胶体蓄电池
◆ 蓄电池组容量:12V/55Ah
◆ 蓄电池数量： 1个
1、4、DC-AC逆变单元(机内）
离网模块
◆ 直流输入电压：10.8～16.8VDC
◆ 额定蔬出功率：300W
◆ 输出电压：110VAC
◆ 频率范围：50Hz
◆ 工作效率：85%
◆ 功率因数：>0.88
◆ 波形失真率≤5%
◆ 工作环境：温度-20℃～50℃
◆ 相对湿度：﹤90﹪（25℃）
◆ 保护功能：极性反接、短路、过热、超载保护
二、风光互补发电实训系统的控制单元：
◆ 400W/12V 高性能风光互补智能控制器（Zigbee无线传输、RS232串口输出）（室内）
◆ 风速传感器：0-60m/s（室内）
◆ 温度传感器：-10℃～100℃（室外）
◆ 转速传感器：0～5000 风力发电机转速检测显示（室内）
三、风光互补发电实训系统的负载单元：
◆ 12VLED照明、220V LED照明、220V交流风扇
◆ 12V直流输出，DC12VLED照明、DC12V直流风扇
3、1、显示单元
◆ 直流电压表：光电池充电电压、逆变输入电压
◆ 直流电流表：光电池充电电流、逆变输入电流
◆ 直流功率表：光电池充电功率
◆ 交流电压表：逆变器输出电压、风力输入电压
◆ 交流电流表：逆变器输出电流
