实训设备ZLMI-13猎豹CJY6470全车电路电器实训台

汽修实训设备ZLMI-13猎豹CJY6470全车电路电器实训台

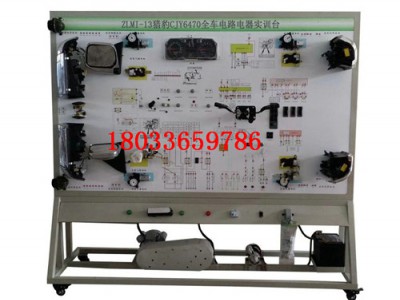

一、猎豹CJY6470全车电路电器实训台结构组成：

全车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、音响等各系统的组成结构和工作过程，可移动式台架。

二、猎豹CJY6470全车电路电器实训台功能：

1.演示灯光系统的工作、信号灯的工作；

2.演示起动充电系统的工作，可用万用表检测线路接头电压及电流，并设有断路故障；

3.演示发动机燃油系统的工作，可在实训台上观察燃油的喷油，配有喷油器、喷油支管、燃油压力管；

4.演示加热塞的功能：配有加热塞温度显示，由电机驱动高压泵运转，可演示不同载荷下喷油量的变化。

5.测量面板上配备测量端子，可以 使用万用表或示波仪等测量元件的电流、电阻或电压等参数的数值或波形。

6.实训台配备故障设置系统，可以设置40个故障，包括开路、短路、元件损坏和高电阻状态下等故障。

7.实验台支架采用优质钢材焊接，表面经过喷塑处理。

8.对于转动部位和加热部位设置安全防护措施。

9.所有电器部件设置接线端子，提供线路连线

10.系统电器元件线路实际操作和故障设置，实时模拟各系统故障，并进行诊断和排除。

11.可分别进行各组成部分线路的基础学习和实训，同时又能进行综合的学习和实训。

12.能学习汽车基本电器的线路组成，了解各部分的相互联系和影响，完整掌握全车电路的基本知识和故障排除。

三、实训台技术参数：

1、外形尺寸: 2080×650×1800mm (长×宽×高)

2、动力电源：220V交流电压；

3、工作电压：12V直流电压；

4、工作温度：-50℃～50℃；

5、蓄电池：60AH/12V

汽修实训设备ZLMI-13猎豹CJY6470全车电路电器实训台
