一、概述

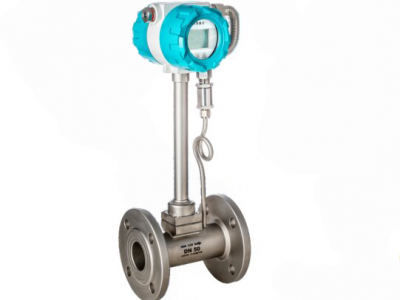

LUGB系列管道式涡街流量计是根据卡门(Karman)涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。应力式涡街流量计是速度式流量计的一种，广泛应用于石油、化工、电力、轻工、动力供热等行业。
二、产品特点
■在保证+1%RD精度下，下限低至2m/s;
■适用于脏、湿压缩空气、氧气、天然气等各种工业气体以及蒸汽等介质;
■z低测至雷诺数≥5x103;
■超高耐温，可长期稳定使用在-40°℃~+350℃，解决高温稳定性问题;
■大屏幕液晶双行显示，读数清晰易辨。
■无可动部件，压力损失小;
■稳定可靠的表体结构为长久使用提供支撑;
■全隔离的电气结构，彻底滤除现场干扰。
三、工作原理
管道式涡街流量计的基本原理是卡门涡街现象，旋涡在漩涡发生体的两侧交替产生，在柱体下游形成涡街。旋涡分离的频率与流速成正比，与漩涡发生体的宽度成反比，可以用下式表示:
f= St×V/d
f---涡街发生频率 (Hz)
V---旋涡发生体两侧的平均流速(m/s)
St---斯特罗哈尔系数(一定雷诺数范围内为常数)
D---旋涡发生体迎流面宽度(m)
通过测量旋涡的分离频率便可测出流体流速和瞬时流量。斯特劳哈尔数St是可通过实验确定的无量纲常数。斯特劳哈尔数St与雷诺数Re函数关系中的线性部分，即是涡街流量计的线性测量范围，检测出频率f即可求得管内流体的流速，再由流速求出体积流量。一段时间内输出的脉冲数与流体的体积之比(流过单位体积流体对应的脉冲数)称仪表系数(K系数)。
K=N/Q
K---仪表系数(1/L)
N---脉冲数
Q---流体体积(m3)
用于测量流量的旋涡分离频率随流速而变化，不受流体密度和粘度的影响。伴随旋涡分离而产生的局部压力脉动由压电力敏探头检测出来，并在检测电路中被转换成与旋涡频率相对应的脉冲信号。信号转换器将此脉冲信号变换成4~20mA的标准电流信号输出。
