产品概述

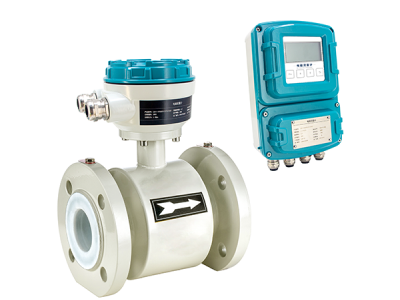

LDGF型分体管道式电磁流量计是依据法拉第电磁感应定律的工作原理来测量导电液体体积流量的仪表，是流体力学和电磁学结合的产品。即导电液体在磁场中切割磁力线运动时在其两端产生感应电动势。
分体管道式电磁流量计由流量传感器和转换器两大部分组成。测量管上下装有励磁线圈，通励磁电流后产生的磁场穿过测量管，一对信号电极装在测量管内壁与液体相接触，产生感应电势，将流量信号传送到转换器。
此系列流量计是在LD系列电磁流量计基础上更新的一款新型电磁流量计。无论是在外观和组装方式，还是在内部结构，都做了新的突破，确保了产品的高精度、高稳定性和一致性。在电力、冶金、化工、石油、石化、市政、环保、食品加工和医药等行业得到广泛应用。
产品特点
• 准确度等级高，z高可达±0.2%（DN15～DN300）。
• 测量重复性好，重复性z高可达 0.03%。
• 口径涵盖范围广，DN6～DN2000。
• 几乎无压损，无阻流部件。
• 耐腐蚀，可测绝大多数腐蚀性导电液体。
• 多种信号输出，当量、频率、电流及 RS485 通讯接口，并有 HART、PROFIBUS、FF 等总线协议和 GPRS、NB、4G 等无线通讯方式可选配。
|
执行标准 |
电磁流量计（JB/T 9248-2015） |
|
公称通经（mm）（特殊规格可定制） |
螺纹连接型，外螺纹连接，DN15~DN100 |
|
法兰连接型，法兰对接，DN4~DN2000 |
|
|
卡箍连接型，卡箍连接，DN15~DN100 |
|
|
流量测量 |
正向流量，反向流量 |
|
重复性误差 |
优于准确度等级z大允许误差绝对值的1/3 |
|
准确度等级 |
0.2，0.5，1.0 |
|
衬里耐温 |
PTFE/PFA：-30°C~+150°C，分体型；-30°~+120℃，一体型 |
|
F46：-30°C~+120℃，分体型；-30℃~+120℃，一体型 |
|
|
氯丁橡胶:-15℃~+60°C |
|
|
聚氨酯:-15°C~+60°C |
|
|
流速范围 |
0.1-10m/s |
|
电导率范围 |
被测流体电导率≥5μs/cm |
|
信号输出 |
当量或频率、4-20mA |
|
通讯输出 |
RS485、HART、NB-IoT或4G等 |
|
供电电源 |
DC24V(9V~36V)、AC220V(90V~250V)或锂电池3.6V |
|
要求直管段长度 |
上游≥5DN，下游≥2DN |
|
电缆入口 |
标准:M20x1.5(6mm~10mm);防爆型:M20x1.5(6mm~10mm) |
|
防护等级 |
IP65，订制可达IP68 |
|
环境温度 |
-20℃～+55℃ |
|
相对湿度 |
5%～95% |
|
防爆等级 |
不防爆或隔爆(ExdibqlBCT6 Gb) |
