产品简介

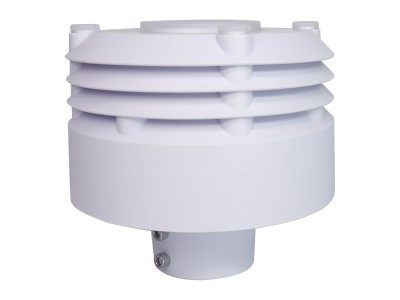

RY-CPM2511空气质量变送器可以用来检测我们周围空气中的PM100粉尘浓度。本传感器采用激光散射原理。即令激光照射在空气中的悬浮颗粒物上产生散射，同时在某一特定角度用探测器接收散射光，产生的光电流经放大后，得到电信号与颗粒物的对应曲线。微处理器采集数据后，经过一系列算法得出单位体积内不同粒径的颗粒物质量。本产品是一款工业标准输出RS485的PM监测仪。
主要应用于环保、化工厂等领域。检测粉尘浓度趋势变化，实现远距离传输，还可以与各种标准的二次仪表连接。
产品参数
测量范围 0-20 mg/m3
供电电源 DC12V/24V
工作电流 DC12V <70ma(485) ；DC12V <90ma(电流)
功耗 DC12V <0.85W(485) ；DC12V<1.1W (电流)
分辨率 1ug/m3
悬浮颗粒直径范围 1-100μm
相对误差 ±15%和±10μg/m³的z大值（25℃，50%RH）
响应时间 ≤120s
激光器使用寿命 约3年
使用环境 温度-10～50℃，湿度0～70%RH
接线说明
485输出颜色定义
红色 正
黑色 负
黄色 A
蓝色 B
输出电缆线，485输出传感器出厂标配一条3米四芯电缆，用户可根据需要定制适当长度的电缆，电缆规格为0.2mm²四芯屏蔽电缆，接线颜色定义为：
MODBUS RTU通讯协议
波特率：9600
数据位：8
停止位：1
校验位：无
1.1 CRC说明：
以下所有说明中，MODBUS RTU 协议中的CRC16两字节，按照MODBUS规定：低字节在前，高字节在后。
以下说明中，假定传感器地址0xFF（传感器缺省地址为FF）
1.2 返回错误码规定：
传感器对于错误指令的接收(包括CRC16效验错误)，均实行不返回错误码方式。上位机可在指令发出200ms后收不到返回数据时认为发出指令失败，可重新发送指令。
1.3 标准MODBUS 寄存器说明
特别注意：MODBUS 命令中寄存器的数量或长度一项均为两字节16 位为一个单位（高字节在前，低字节在后），而非单字节8 位为一个单位。
用户应保证命令中寄存器的地址和数量这两项参数的范围在本系统规定范围之内。如果超出范围，传感器的输出结果将无法预测，用户应在上位机软件设计中保证MODBUS 命令符合本手册要求，支持z小问询周期为1S/次。
输入寄存器：用功能码 03 读
地址 操作 内容 备注
0x0000 只读 PM100,放大10倍的16进制数如0x01193表示403/10=40.3ug/m³
1.4通讯示例
下面举例介绍一下利用 Modbus RTU 命令访问系统寄存器的方法：
1、读取多个输入寄存器（5个实时数据）命令
发送：FF 03 00 00 00 01 91 D4
FF 03 00 00 00 01 91 D4
系统地址 功能码 寄存器地址 寄存器数量 软件自动产生的CRC16校验位
回答：FF 03 02 00 24 91 8B
FF 03 02 00 24 91 8B
系统地址 功能码 数据段字节数量 数据段数据 CRC16校验位
解析数据：
0x0024=36
PM100=36ug/m³
2、读取地址寄存器命令
发送：00 03 00 00 00 01 85 DB
00 03 00 00 00 01 85 DB
功能码 寄存器地址 寄存器数量 软件自动产生的CRC16校验位
回答：00 03 02 00 01 44 44
00 03 02 00 01 44 44
功能码 数据段的字节数量 数据段数据 CRC16校验位
数据段数据为0x0001 =01 表示系统地址为01
3、修改内部寄存器（系统地址）命令（把地址改为0x33）
发送：00 06 00 00 00 33 C8 0E
00 06 00 00 00 33 C8 0E
功能码 寄存器地址 新地址 CRC16校验位
回答：00 06 00 00 00 33 C8 0E （表示修改成功））
00 06 00 00 00 33 C8 0E
功能码 起始地址 新地址 CRC16校验位
质保及售后：
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
