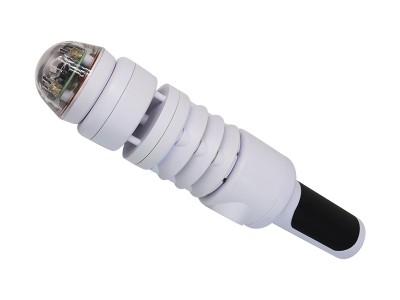

XF600H 便携手持式气象站，用于快速监测 空气温度、相对湿度、风速、风向、气压、降雨量要素，记录上传气象六要素数据等。通过数据处理和显示功能模块设计，能自动采集、处理数据，可实时显示六要素数据。
具有数据掉电保护、自检、故障提醒、电量报警等功能，主机预留RS485接口，通过传输线可实时传输到电脑端显示。设备主机可以手持或在三脚架上操作使用。
应用领域
·气象监测 · 微型环境监测 · 网格化环境监测 · 农业气象监测
· 交通气象监测 · 光伏环境监测 · 智慧城市气象监测
产品特点
· 小型化 · 一体式设计
· 高集成 · 模块化
· 多种输出 · 防护罩特殊工艺
功能特点
· 体积小，便于手持快速监测，便于随身携带。
· 一体式设计，结构简单，配合三脚支架，便于快速组装。
· 模块化，无移动部件，可拆卸电池。
· 多种输出，本地显示、RS485输出。
· 防护罩特殊工艺，喷黑隔热处理，数据准确。
产品技术参数
参数 测量范围 准确度 分辨力
空气温度 -40~85℃ ±0.3℃ （@25℃） 0.01℃
空气相对湿度 0~100%RH ±3%RH（10%-80%RH,无凝露） 0.1%RH
风速 0~35m/s ±0.5m/s（＜10 m/s）；5%（≥10 m/s） 0.1m/s
风向 0~360° ±5°（风速≥5m/s） 0.1°
大气压力 300~1100hPa ±0.5hPa（25℃，950-1100hPa） 0.1hPa
降雨量（光电） 0.2-4mm/min ±10% 0.2mm
输出 0.96寸OLed屏显（带背光设置）； RS485，Modbus RTU通讯协议；
供电 DC12V，容量：3200mAh电池，
连续工作时长 常温环境≥60小时; @-40℃ 6小时；休眠状态待机时长≥30天
工作温度 -40℃~60℃
防护等级 IP65
固定方式 配套三脚支架固定，或手持
更新频率 1s；
配件 三脚支架、手提箱、手持手柄、DC12V充电器
接线定义 红：电源正极； 黑：电源负极； 黄：RS485A； 蓝：RS485B
工作环境 -40℃~60℃；0-95%RH无凝露
产品尺寸 高度：368，直径：81mm
产品重量 手持主机：0.8kg；总重量：kg
外形尺寸 包装箱：400MM* 360MM
可靠性 平均无故障时间≥3000h
抗风强度 不小于20m/s（瞬时风速）
⭐规格可能更新不预先通知
产品尺寸
MODBUS RTU通讯协议
波特率：9600
数据位：8
停止位：1
校验位：无
一、 CRC说明：
以下所有说明中，MODBUS RTU 协议中的CRC16两字节，按照MODBUS规定：低字节在前，高字节在后。
以下说明中，假定传感器地址0xFF（传感器缺省地址为FF）
二、 返回错误码规定：
传感器对于错误指令的接收(包括CRC16效验错误)，均实行不返回错误码方式。上位机可在指令发出200ms后收不到返回数据时认为发出指令失败，可重新发送指令。
三、 标准MODBUS 寄存器说明
特别注意：MODBUS 命令中寄存器的数量或长度一项均为两字节16 位为一个单位（高字节在前，低字节在后），而非单字节8 位为一个单位。
用户应保证命令中寄存器的地址和数量这两项参数的范围在本系统规定范围之内。如果超出范围，传感器的输出结果将无法预测，用户应在上位机软件设计中保证MODBUS 命令符合本手册要求，支持z小问询周期为1S/次。
输入寄存器：用功能码 03 读
地址 操作 内容 备注
0x0009 只读 空气温度，加40 放大100倍的16进制数，如0x1B00表示6912/100-40=29.12℃
0x000A 只读 空气湿度，放大100倍的16进制数，如0x1603表示5635/100=56.35%
0x000B 只读 大气压强，放大10倍的16进制数，如0x2784表示10116/10=1011.6hPa
0x000C 只读 风速，放大100倍的16进制数，如0x0125表示293/100=2.93m/s
0x000D 只读 风向，放大10倍的16进制数，如0x0C14表示3092/10=309.2° 北为0°
0x000E 只读 雨量，放大10倍的16进制数，如0x0016表示2.2mm 默认连续累积
四、通讯示例
下面举例介绍一下利用 Modbus RTU 命令访问系统寄存器的方法：
1、读取多个输入寄存器（6个连续数据）命令
发送：FF 03 00 09 00 06 00 14
FF 03 00 09 00 06 00 14
系统地址 功能码 寄存器地址 寄存器数量 CRC16校验位
回答：FF 03 0C 1A 57 0C 5F 27 83 00 11 0C 14 00 01 DD CF
FF 03 0C 1A 57 0C 5F 27 83 00 11 0C 14 00 01 DD CF
地址 功能码 数据段字节数量 数据段数据 CRC16校验
解析数据：
温度 = 6743/100-40=27.43℃
湿度=3167/100=31.67%RH
气压=10115/10=1011.5hPa
风速=17/100=0.17m/s
风向=3092/10=309.2°
雨量=1/10=0.1mm
2、读取单个输入寄存器命令
发送：FF 03 00 09 00 01 41 D6
FF 03 00 09 00 01 41 D6
系统地址 功能码 寄存器地址 寄存器数量 CRC16校验位
回答：FF 03 02 1A 57 DB 0E
FF 03 02 1A 57 DB 0E
地址 功能码 数据段字节数量 数据段数据 CRC16校验位
解析数据：
0x1A57= 0x1A * 256 + 0x57= 6743
温度 = 6743/100-40=27.43℃
3、读取地址寄存器命令
发送：00 03 00 00 00 01 85 DB （固定命令）
00 03 00 00 00 01 85 DB
功能码 寄存器地址 寄存器数量 CRC16校验位
回答：00 03 02 00 01 44 44
00 03 02 00 01 44 44
功能码 数据段的字节数量 数据段数据 CRC16校验位
数据段数据为0x0001 =01 表示系统地址为01
4、修改内部寄存器（系统地址）命令（把地址改为0x33）
发送：00 06 00 00 00 33 C8 0E
00 06 00 00 00 33 C8 0E
固定地址 功能码 寄存器地址 新地址 CRC16校验位
回答：00 06 00 00 00 33 C8 0E （表示修改成功））
00 06 00 00 00 33 C8 0E
固定地址 功能码 起始地址 新地址 CRC16校验位
5、设置雨量累计时间
发送：00 06 01 07 00 0A B8 21
00 06 01 07 00 0A B8 21
固定 功能码 寄存器地址 累计时间（10分钟） CRC16校验位
回答：00 06 01 07 00 0A B8 21 （表示修改成功）
00 06 01 07 00 0A B8 21
固定 功能码 起始地址 累计时间（10分钟） CRC16校验位
注：设备出厂默认为连续累计不清0模式，读取的值为连续累加的值。
将雨量累计时间设置为0时，设备不自动清零，一直累计。可通过断电重启或重新设置雨量累计时间的方式将降雨量清零（可定时下发00 06 01 07 00 00 38 26指令清0）
设置为其他值时，读取到的值为上一个周期的值。例如设置为10分钟，即为10分钟数值清零，读取的值是上一个10分钟周期的降雨量值。
8、补充协议：
以下命令中的收发数据均为ASCII字符格式
1、读取RTC（系统时间）命令（ASCII字符）
发送：RTCRED=?
回答：20221025150713
当前系统时间是2022年10月25日15时07分13秒。
2、修改RTC（系统时间）命令（ASCII字符）
发送：AT+TSET=20221025150713
回答：OK
修改当前系统时间为2022年10月25日15时07分13秒。
3、读SD卡存储数据时间间隔
发送：SDSTRED=?
回答：10
当前SD卡存储数据间隔为10分钟
4、修改SD卡存储数据时间间隔（支持的时间间隔为01-99分钟）
发送：AT+SDSTSET=10
回答：OK
修改当前SD卡存储数据时间间隔为10分钟
操作功能说明
1、亮度调节
在数据显示界面下按下右侧上下按钮调整亮度设置。
2、菜单操作
在数据显示界面下按下左侧菜单键进入菜单选择界面。
菜单选择界面共有四个选项：
时间设置、SD卡存储数据间隔、进入休眠、重启设备
点击右侧上下按键在各选项间切换，点击左侧菜单键进入对应选项界面。
时间设置：右侧上下按键调节时间，左侧菜单键确认。
SD卡存储间隔设置;右侧上下按键调节时间，左侧菜单键确认。
进入休眠：设备进入休眠状态。休眠状态下按左侧菜单键唤醒。
重启设备：设备重启。
执行标准：
GB/T 35226-2017《地面气象观测规范》；
GJB4074-2000《野战气象仪通用规范》；
GJB 450A-2004《装备可靠性工作通用要求》；
GJB 368B-2009《装备维修性工作通用要求》；
GJB/Z 91《维修性设计技术手册》；
GJB 2547A-2012《装备测试性工作通用要求》；
GJB 3872-1999《装备保障性工作通用要求》；
GJB 900A-2012《装备安全性工作通用要求》；
GJB 150.3A-2009 《军用装备实验室环境试验方法 第3部分：高温试验》；
GJB 150.4A -2009《军用装备实验室环境试验方法 第4部分：低温试验》；
GJB 150.9A -2009《军用装备实验室环境试验方法 第9部分：湿热试验》。
符合GJB 4239-2001 《装备环境工程通用要求》有关规定要求；能在高原高寒、高温高湿等恶劣环境条件下正常使用；
手持主机符合GJB 150A-2009《军用装备实验室环境试验方法》中淋雨、盐雾、砂尘、振动、冲击、跌落等规定要求，符合GJB 151B-2013《军用设备和分系统电磁发射和敏感度要求测量》中电磁兼容性有关要求，电磁兼容性满足CE102\CS101\CS114\CS115\CS116\
RS103\RE102要求；
三脚架符合《军用光学仪器三脚架通用技术条件》有关要求。
质保及售后：
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
