半导体分立器件IV+CV测试仪

半导体分立器件是指以半导体材料为基础的单一元件，包括各种半导体材料制成的二极管、三极管、场效应管、可控硅等，具有整流、放大、开关、检波，稳压、信号调制等多种功能，衡量晶体管性能好坏主要是通过I-V测试或C-V测试来提取晶体管的基本特性参数，并在整个工艺结束后评估器件的优劣。

半导体分立器件特性参数测试是对待测器件（DUT）施加电压或电流，然后测试其对激励做出的响应；通常半导体分立器件特性参数测试需要几台仪器完成，如数字表、电压源、电流源等。然而由数台仪器组成的系统需要分别进行编程、同步、连接、测量和分析，过程既复杂又耗时，还占用过多测试台的空间。而且使用单一功能的测试仪器和激励源还存在复杂的相互间触发操作，有更大的不确定度及更慢的总线传输速度等缺点。

实施特性参数分析的z佳工具之一是数字源表（SMU）。普赛斯历时多年打造了高精度、大动态范围、率先国产化的源表系列产品，集电压、电流的输入输出及测量等功能于一体。可作为独立的恒压源或恒流源、伏特计、安培计和欧姆表，还可用作精密电子负载。其高性能架构还允许将其用作脉冲发生器，波形发生器和自动电流-电压(I-V)特性分析系统，支持四象限工作。普赛斯“五合一”高精度数字源表（SMU）可为高校科研工作者、器件测试工程师及功率模块设计工程师提供测量所需的工具。不论使用者对源表、电桥、曲线跟踪仪、半导体参数分析仪或示波器是否熟悉，都能简单而迅速地得到精确的结果。半导体分立器件IV+CV测试仪认准普赛斯仪表，详询一八一四零六六三四七六；

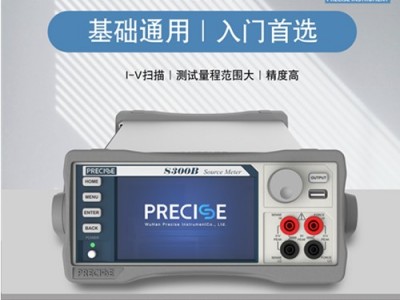

普赛斯“五合一”高精度数字源表

普赛斯源表轻松实现二极管特性参数分析

二极管是一种使用半导体材料制作而成的单向导 电性元器件，产品结构一般为单个PN结结构，只允许    电流从单一方向流过。发展至今，已陆续发展出整流二 极管、肖特基二极管、快恢复二极管、PIN二极管、光电 二极管等，具有安全可靠等特性，广泛应用于整流、稳压、保护等电路中，是电子工程上用途z广泛的电子元器件之一。IV特性是表征半导体二极管PN结制备性能的主要参数之一，二极管IV特性主要指正向特性和反向特性等；

普赛斯S系列、P系列源表简化场效应MOS管I-V特性分析

MOSFET(金属—氧化物半导体场效应晶体管)是  一种利用电场效应来控制其电流大小的常见半导体器件，可以广泛应用在模拟电路和数字电路当中，MOSFET可以由硅制作，也可以由石墨烯，碳纳米管   等材料制作，是材料及器件研究的热点。主要参数有输入/输出特性曲线、阈值电压 VGS(th)、漏电流IGSS、 IDSS，击穿电压VDSS、低频互导gm、输出电阻RDS等。

普赛斯数字源表快速、准确进行三极管BJT特性分析

三极管是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体   基片上制作两个相距很近的PN结，两个PN结把整块 半导体分成三部分，中间部分是基区，两侧部分是发射   区和集电区。设计电路中常常会关注的参数有电流放大系数β、极间反向电流ICBO、ICEO、集电极z大允许电流ICM、反向击穿电压VEBO、VCBO、VCEO以及三极管的输入输出特性曲线等参数。

普赛斯五合一高精度数字源表（SMU）在半导体IV特性测试方面拥有丰富的行业经验，为半导体分立器件电性能参数测试提供全面的解决方案，包括二极管、MOS管、BJT、IGBT、二极管电阻器及晶闸管等。此外，普赛斯仪表还提供适当的电缆辅件和测试夹具，实现安全、精确和可靠的测试。欲了解更多半导体分立器件测试系统的信息，欢迎随时来电咨询普赛斯仪表！详询一八一四零六六三四七六；
