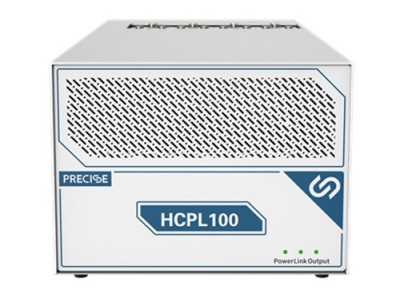

HCPL100型电流传感器测试电源1000A可极性反转为脉冲恒流源，具有输出电流大（1000A）、脉冲边沿陡（15uS）、支持两路脉冲电压测量（峰值采样）、支持输出极性切换等特点。
设备可广泛应用于肖特基二极管、整流桥堆、IGBT器件、IGBT半桥模块、IPM模块等需要高电流的测试场合，使用该设备可以独立完成“电流-导通电压”扫描测试
50~500us的脉冲宽度连续可调；
15us的超快上升沿；
同步测量电压；
单台z大可达1000A输出；
可极性反转；
0.1%测试精度
HCPL100特点和优势：
技术指标
DUT电压测量 0~3V量程，精度0.1%±3mV
DUT电压测量 0~18V量程，精度0.1%±8mV
更多有关电流传感器测试电源1000A可极性反转详情找普赛斯仪表专员为您解答一八一四零六六三四七六，普赛斯以自主研发为导向，深耕半导体测试领域，在I-V测试上积累了丰富的经验，先后推出了直流源表，脉冲源表、脉冲恒流源、脉冲恒压源、功率器件静态测试系统、大功率激光器老化测试系统等测试设备，广泛应用于高校研究所、实验室，新能源，光伏，风电，轨交，变频器等场景。普赛斯全新升级S系列数字源表更大直流,更高精度,科研实验必备源表,标准的SCPI指令集,上位机软件功能丰富
电流脉宽 50μs~500μs
脉冲电流上升沿时间 典型时间15us
输出脉冲电流 5 ~1000A量程，精度0.1%FS±1A
输出负载电压要求<12V@1000A
DUT电压测量 2独立通道
DUT电压测量 远端测量，峰值电压测量（取样点可配置）
DUT电压测量 0~0.3V量程，精度0.1%±0.3mV
电流脉冲输出间隔时间1秒
电流脉冲峰值功率<12kW
支持多设备并联输出超大电流，如3000A
支持输出极性反转
触发信号 支持trigin及trig out
通讯接口 RS232
输入电压 90~264VAC、50/60Hz
输入功率<750W
尺寸：长516x宽250x高160mm
