产品简介
霍尔电流传感器测试平台300A/us上升沿集多种测量和分析功能一体，可精准测量各种电流传感器（霍尔电流传感器、罗氏线圈、皮尔森线圈等）的静态与动态参数，单台大电流源电流可高达1000A。该系统可测量不同电流传感器的静态与动态参数，具有大电流特性、极快的达到300A/us级上升沿、可测量KHz级带宽等特点，能实现零点漂移、线性度、温度漂移曲线、带宽、响应时间等参数的自动化测量。
产品应用
开环/闭环霍尔电流传感器、罗氏线圈电流传感器、皮尔森线圈电流传感器；
选择普赛斯理由
普赛斯以自主研发为导向，深耕半导体测试领域，在I-V测试上积累了丰富的经验，先后推出了直流源表，脉冲源表、高电流脉冲源表、高压电源等测试设备，广泛应用于高校研究所，实验室，新能源，光伏，风电，轨交，变频器等场景。
产品特点
1000A自动测试平台；
300A/us上升沿；
精度0.1%；
支持集成示波器、温控台；
正负极反转；
模块化设计；
可定制化开发；
技术指标
|
直流源表 S100 |
高电流脉冲电流源 HCPL系列 |
|
高达300V/0.1A、30V/1A |
单台PW高达12V/1000A |
|
z小分辨率30uV/10pA |
支持多台并联 |
|
|
z小脉冲宽度50uS |
霍尔电流传感器测试平台300A/us上升沿订货信息
以1000A开环200KHz测量为例，一般配置如下:
|

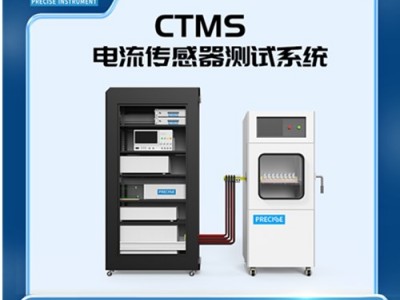

CTMS系统配置 |
数量 |
备注 |
|
S系列源表 |
2台 |
霍尔传感器输出信号测量 普通直流电源校准 |
|
HCPL高电流脉冲电流源 |
1台 |
响应时间、带宽等动态参数测量用 |
|
PL202窄脉冲电流源 |
1台 |
响应时间、支持300A/us |
|
普通直流电流源 |
1台 |
零点漂移、温度漂移、线性度等静态参数测量用 |
|
高频电流源 |
1台 |
带宽等动态参数测量用 |
|
矩阵开关 |
1台 |
电路切换及源表切换 |
|
温控箱 |
1台 |
温度漂移曲线 |
|
示波器 |
1台 |
响应时间 |
|
主机 |
1台 |
图形界面以及表格展示测试结果，亦可一键导出 |
界面和功能
响应时间测试界面
