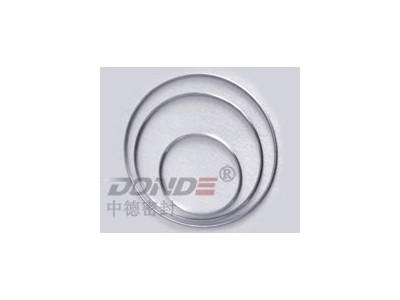

金属空心O形圈 产品型号： ZD-G2030 |
|
|
金属空心O形圈 金属空心O形圈，是将薄壁的钢管、不锈钢管、蒙乃尔合金管或因科镍合金管垫等弯成圆形或其它形状，再将接口焊接、精细打磨而形成的一种特殊密封件。金属空心O形圈,由于特殊的结构和材料，特别适合于其它密封件难以达到的高温（最高达800℃）,深冷（最低达-270℃），高压（最高达1400kgf/cm2，），高真空（最高达10-9毫米汞柱）等工况的静密封，广泛用于石油、化工、化纤、冶金、航空、航天等行业，不仅用于小直径，而且还可以用于大直径工作的场合。 金属空心O形圈可以分为以下三种标准型式： 1. 普通型金属空心O形环 环的空心腔为密闭的空间内为常压（大气压），靠空心环来保持较大的弹性，一般适用于真空和小于70kgf/cm2的管道或容器法兰上使用。 2.充气型金属空心O形圈 在普通型空心O形环内侧或外侧开数个小孔使管内腔与介质相通，它属于一种自紧型环，其密封性能比普通型空心O形环好，适用于压力高于70kgf/cm2的工况。 3.自紧型金属空心O形环 此圈是把惰性气体封闭在空腔内，当在高温工作状态下，气体受高温作用而剧烈膨胀，加强了密封圈在高温下的弹性，适用于高温（最高达800℃）的工况。 金属空心O形圈性能特点： 1具有良好的密封性能，耐高温，耐高压，耐介质性及优良的气密性。特别适用于高温高压高真空介质的密封 2.较低的预紧力就能达到密封。 应用范围： 用于航空航天机械，真空设备，半导体相关机器，核能设备，电子设备，搅拌机，熔融纺丝装置，液压机器等各种机械设备。 |
||||||||||||||||||||||||||||||||||||||||||||
| 金属空心O形圈各种使用形态选择： | ||||||||||||||||||||||||||||||||||||||||||||
金属空心O形圈不同温度时对涂层或镀层的选择：
|
||||||||||||||||||||||||||||||||||||||||||||
下表用于对常用金属空心O形圈金属材质选择：
金属空心O形圈贮存 1.金属空心O形圈不允许与其它产品混合堆放，以防碰伤、划伤和压伤。 2. 金属空心O形圈不允许与活性化学剂接触，以防被腐蚀。 金属空心O形圈安装 在安装前，应仔细检查并清理密封槽表面，不允许有辐射状，交叉状划伤、压痕和其它附着物。 金属0形圈的安装槽设计： 一般情况下优先使用矩形槽，只有在特高压、特高真空的情况下才使用三角槽。 对于矩形槽： 1. 在自由状态下，槽的外径比圈的外径大0.1~0.3mm; 2. 槽的深度h，应根据所需的预压扁度来计算确定，一般如下（W为0圈的断面直径）： A：对于断面直径小的环 h=(0.66~0.75)w； B：对于断面直径大的环 h=(0.8~0.9)w； 具体尺寸公差见图(以环的外径100mm为例)；
|
||||||||||||||||||||||||||||||||||||||||||||
|
金属空心O形圈技术标准: 可提供任何标准和非标准的尺寸，包括ASME，DIN，JIS，GB及其它标准。可提供圆型、方型等异型形状 http://www.dianpian.cn/ |
||||||||||||||||||||||||||||||||||||||||||||
