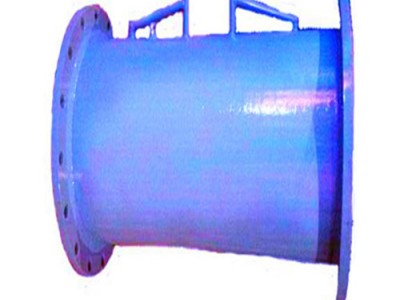

厂家负责且产品让您满意的VLG型锥流量计

锥型流量计引压管路内径与长度参照

内径(mm) 长度(m)

被测流体

＜16

16～45

45～90

水，水蒸气，干气体 7～10     10   13

湿气体 13   13   13

低中黏度油脂 13   19   25

脏的液体或气体 25   25   38

(1) 取压口引出的短管应在同一水平面内，若垂直管道上安装节流装置，引压短管之间相距一定的距离（垂直方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。

(2) 差压管路应有牢固的支架托承，避免过重的负荷和振动，同时为避免由于温差导致取压误差，两根取压管线应尽可能靠近并用保温材料一同包扎，在寒冷季节加伴热防冻。

(3) 在差压信号管路上，不得有可能积留液体或气体的袋形空间，如不能避免，应设集气器（或排气阀）和沉降器（或疏水器）。在差压管线很长时（超过30m），则应分段倾斜并在各段装设集气器（或排气阀）和沉降器（或疏水器）。

备注：

① 冷凝器：测量蒸汽及温度大于70℃时的水流量时，需装设冷凝器。

② 隔离器：测量有腐蚀、易冻结、易析出固体物的流体时，需装设隔离器。

③ 集气器：测量液体或水蒸汽的流量，而压力变送器安装位置高于V型锥流量计时，需在导压管的zui高点装集气器。

④ 沉降器：当测量脏污液体流量或测量可能析出凝结水或含脏污物的气体流量而压力变送器安装位置低于V型锥流量计时，需加装沉降器。

⑤ 测量气体流量时，差压变送器zui好装在V型锥流量计的上方；测量液体和蒸汽流量时，差压变送器zui好装在V型锥流量计的下方。
