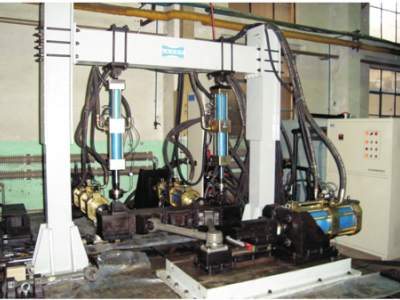

试验系统由2个作动器系统组成双通道电液伺服控制系统，自带的卡具可进行多种试验，例如静态拉压测试、轴向恒压加载、水平低周反复加载等试验。
主要规格、参数：
|
名称 |
结构工程教学创新试验平台 |
|
水平z大载荷（kN） |
±50 |
|
水平作动器位移量(mm) |
±100 |
|
载荷测量精度 |
±0.5%FS |
|
位移测量精度 |
±0.2%FS |
|
垂直z大载荷（kN） |
±100 |
|
水平作动器位移量(mm) |
±100 |
|
载荷测量精度 |
±0.5%FS |
|
位移测量精度 |
±0.2%FS |
|
控制方式 |
负荷控制，位移控制 |
|
控制系统通道 |
双通道 |
|
z大工作压力(MPa) |
31.5 |
|
液压油源流量(L/Min) |
10 |
|
液压源安全保护 |
限压、超温、液位保护 |
|
安全保护 |
具有设定位移、载荷的超限保护及断裂保护 |
|
主机外形尺寸（L×W×H）mm |
4000×3300×2900 |
|
主机重量（kg） |
7500 |
|
电源 |
AC220V 50Hz 5kW、AC380V 50Hz 10kW |
结构工程创新试验系统适用于土木工程相关专业、硕士研究生进行结构工程创新试验，可方便对结构柱进行轴压、偏压、扭转试验，也可进行对结构梁、钢结构桁架等构件进行弯曲、扭转试验，可方便对墙体、结构框架进行低周往复试验。利用本试验系统的空间反力结构，可进行单质点、多质点的单自由度及多自由度试验，由于空间结构的优势可以同时进行多组试验。
