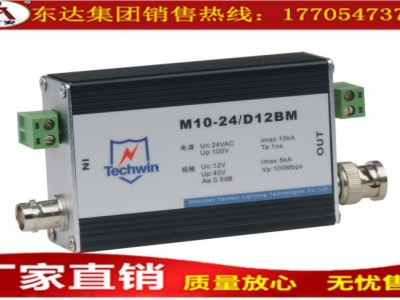

点击图片查看原图
一、功能与特点：
M10-24/D12Y2三合一防雷器用于保护对电磁干扰敏感的监控系统，使其免受雷电过电压和感应过电压、静电放电等所造成的损坏。主要用于监控系统对监控设备（如电源、摄像机视频线，云台控制线）的防护；广泛应用于银行监控系统，小区安防系统；学校，企业，道路安全防护等监控设备。
其主要特点是：1、摄像机电源，视频信号综合防护，干扰小；2、插损小，传输性能优越，无漏流；3、采用多级保护电路，通流容量大；4、残压水平低，防护效果好；5、核心部件选用国际名牌产品，性能优异；6、反应迅速；性能稳定，工作可靠；7、安装方便，结构严谨，无须维护
产品多样 合作共赢
177.0547.3791
二、主要技术参数：
1、视频及控制线部分
|
产 品 型 号 |
M10-24/D12BM/D12Y2 |
|
|
z大持续工作电压 |
12V |
|
|
标称放电电流（8/20μs） |
3kA |
|
|
z大通流容量（8/20μs） |
5kA |
|
|
限制电压 （10/700μs） |
芯线—外壳 |
≤40V |
|
适应数据传输速率 |
≤10Mbps |
|
|
特性阻抗 |
75Ω |
|
|
插入损耗 |
≤0.5dB |
|
|
接头形式-I/O |
BNC-K/J，2P压接端子 |
|
|
体积（不含接地线） (mm) |
130×73×25 |
|
|
工作环境 |
温度-40～+85℃，相对湿度≤95％(25℃) |
|
2、电源部分
|
工作电压 |
24V AC |
|
标称放电电流（8/20μs） |
5KA |
|
z大通流容量（8/20μs） |
8KA |
|
保护水平（8/20μs） |
100V |
三、安装与使用：
1、防雷器串接在被保护设备与信号通道之间。
2、防雷器的输入端(In)与信号通道相连, 输出端(Out)与被保护设备相连, 不能接反。
3、把防雷器的接地线与防雷系统接地排可靠连接。
本产品无需特别维护。当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
