矿用自动控制风门 控制装置

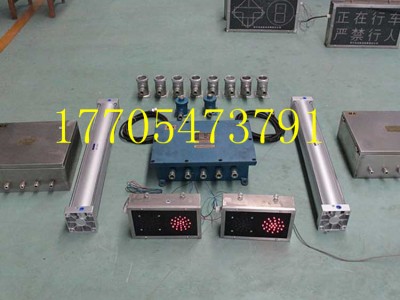

一、矿用自动控制风门是一种控制装置，它的组成比较复杂。

KXJ0.2/127型矿用隔爆兼本安型风门控制器（主机）1个

2KXB12矿用本安型声光报警箱2个

GUG8型矿用本安型红外传感器4对（门的两侧各一对）

GUC15型矿用本安型位置传感器2个（一道门一个）

AHS-12矿用本安型控制按钮3个（门的中间、两边各一个）

CFHC10-0.8矿用本安型气动电磁阀2个

气缸（标配：ф80×750）2个

二、ZMK-127型风门自动控制装置适用于煤矿井下双扇无压风门、单扇风门、行人、行车或人车共用风门等设施处全自动控制，可控制两道或三道风门。当行人和矿车通过时由该装置实现风门的自动启闭。在矿井停电时，可靠人力启闭风门。

风门控制装置分为：手动、半自动（气动）和全自动三种。

手动：风门+机械闭锁

半自动（气动）：2个大气控箱+2个小气控箱+2个气缸

全自动：1、气缸+电磁阀 2、油缸+液压站

三、ZMK-127型矿用风门自动控制装置的功能特点

1、本装置用PLC自动控制系统，采用红外传感器作为监视器，并兼有语言报警，保证行人和车辆顺利、安全通过。

2、控制功能：控制器接收到红外传感器接收器发来的信号，识别后，控制执行机构（气缸、油缸）动作，打开风门；延时7秒后（经PLC可调），自动控制执行机构动作，关闭风门。

3、闭锁功能：当互为连锁的两道风门其中任意一道打开时，控制器控制执行机构闭锁另一道风门，使之不能开启；当打开风门关闭后，控制器自动解锁。

4、手动解锁功能：当出现故障时按下复位按钮，整个控制系统停止工作，此时风门可以手动推开。当故障排除后按下置位按钮，控制系统恢复正常工作。

5、语音提示功能：风门打开时，控制器应控制声光报警箱提示语音信号。
