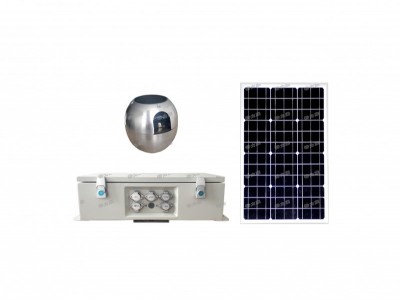

输电线路导线舞动预警系统
输电导线架设在高空中，一定的弧垂度是需要保证的，因为如果弧垂度过小产生的应力是输电铁塔无法承受的，所以在有弧垂的情况下导线产生舞动现象，导线舞动就很容易产生导线应力增加，对导线、金具等都会造成磨损，严重的话导线碰撞甚至会产生闪络的现象，我司研发的输电线路导线舞动预警系统能对输电导线进行实时的舞动数据采集，并将数据传输回后端展示，作为电力运维人员对线路运维的参考数据，适当对导线舞动严重的区域进行修正
技术参数
u 供电方式：风光互补加蓄电池
u 通讯要求：支持无线网络通信，可根据现场情况选择运营商
u 工作电压：DC12V
工作原理
输电线路导线舞动预警系统采用风光互补进行前端供电，实时对户外电源的z大利用。系统通过远程采集舞动、微气象、图像数据，然后把数据进行数字化压缩编码，z后利用4g/3g/gprs/cdma无线传输模块将现场数据已IP包的方式发送到数据监控中心。监控中心通过数据监控客户端实时浏览观测各监控点的现场情况，维护监控人员通过从现场发送来的舞动、微气象、图像等数据进行分析对比，如出现异常的预警信息，即立刻做出相应的应急处理，以确保高压线路的安全运行。
主要功能
l 实时监测导线位移量、加速度量、角度量等,并结合各种传感器量进行分析处理, 数据建模,及时诊断异常信息
l 具备微气象数据采集功能,通过采集前端温度、湿度、风速、风向等,将其与导线舞动量相结合,分析处理
l 智能化舞动隐患分析,通过平台三维分析算法在设备初次安装时建立三维参数,基于MATLAB算法,综合传感器量,图像数据量,对整个监测线路形成一个立体监控系统
l 具有实时视频浏览功能,分辨率≤1080P ,可以实现导线舞动情况的监控,通过图像识别处理,辅助诊断舞动信息处理
l 稳定可靠的电池充电管理系统,采用MPPT(z大功率点跟踪)技术对蓄电池进行充电,太阳能充电效率至少提高20%
总结
导线舞动幅度过大可能会导致铁塔等设施发生形变，严重的可能还会发生铁塔坍塌，我司研发的TLKS-PMG-WD型号输电线路导线舞动预警系统在大部分地市都有工程案例，并定期对客户进行产品使用报告的征集，对客户的意见采纳并探讨如何对设备进行优化升级，我司同时欢迎代理客户探寻合作方案
