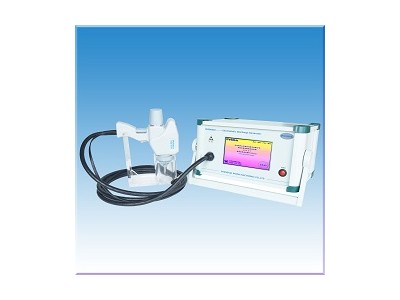

静电放电发生器是电磁兼容抗干扰试验中用到的重要仪器，主要用于模拟人体持金属物对电子仪器设备的静电放电过程，考察被测试电子仪器设备的抗静电能力。此外，该仪器还能模拟在被试设备附近的带静电物体之间的放电，考核设备的抗扰性。
静电放电发生器主要由直流电压发生器、充电电容、充电电阻、放电电阻、放电开关和放电头组成。
静电放电试验，可分为接触放电和空气放电。
空气放电是将试验发生器的充电电极靠近受试设备直至接触到受试设备的一种试验方法。
接触放电是试验发生器的电极保持与受试设备的接触并由发生器内的放电开关激励放电的一种试验方法。
静电放电抗干扰试验标准讨论当电力和电子设备遭受直接来自操作者和邻近物体的静电放电时的抗干扰要求和试验方法。
静电放电发生器是试验设备中z主要的部分，主要校准的参数是静电放电电流波形和静电开路电压。
静电放电发生器的输出电压的指示值是静电放电发生器储能电容两端的充电电压，但并不是所有的静电放电发生器都能够很容易地从储能电容两端接线。
校准静电放电发生器的电压时，让静电放电发生器工作在接触放电模式或空气放电模式，将静电放电发生器的放电电极与高压表的输入端相连接，分别测量不同设定电压下的开路输出电压。在不方便接线时可以从静电放电发生器的输出端放电电阻处测量，由于放电电阻的阻值为（50~100）MΩ，因此要求高压测量线路的输入阻抗足够高，一般为10GΩ，否则必须修正测量结果。
在校准过程中应注意，静电放电发生器安装应在三脚架或者等效的非金属的低损耗支持物上，静电放电校准标靶的输出端在连接衰减器和电缆后连接到示波器的输人端。
