ZDF系列仓壁振动器

一、仓壁振动器：

   名称：振动器，振打器，仓壁震打器，三相附着式振动器，料仓防闭塞，除尘振打器，环境保护振动器，仓壁震动器，仓壁振打电机，振动防闭塞装置。

二、仓壁振动器定义：

      仓壁振动器是利用振动电机为激振源的通用型防闭塞装置。可以防止和解决料仓（料罐或料斗）内的物料起拱、管状通道及仓壁粘料等不流畅现象，能保证流料畅通，提高物料输送自动化程度的 专业设备。广泛应用于火力发电、水电建设、煤炭、化工、环境保护、食品建材、矿山、轻工、水泥、交通、制药、化肥、粮食、铸造、港口、铁路货场、人造板等各种行业。

结构方式：

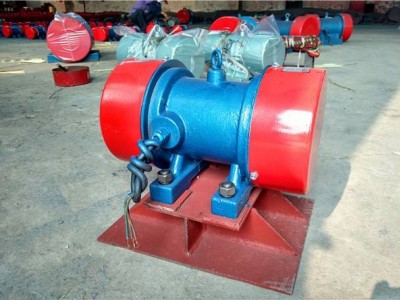

仓壁振动器装置的基本结构形式：上部是振动电机，下部是台架,中间用螺栓连接。

特点：

防闭塞装置具解决能高、低噪音、低能耗、长寿命、激振力可调等特点，在国内外已获得普遍的应用。

三、仓壁振动器工作原理：

       当仓壁振动器装置工作时，振动电机的高速转动，便产生了对料仓壁的周期性高频振动，由于仓壁振动器装置的周期性振动，一方面使物料与仓壁脱离接触、解决物料与仓壁的摩擦，另一方面使物料受交变速度和加速度的影响，处于不稳定状态，从而解决地克服物料的内摩擦力和力，以解决料仓内物料间的相对稳定性，使物料从料仓口顺利排出。

仓壁振动器只需调节两端外侧的偏心块，使之于内侧偏心块形成 夹角，就可无级调整激振力。
激振力：Fm=G/g×r×ω2
G：偏心块质量
g：重力加速度
r：偏心块质心与回转轴的距离
ω：振动器旋转角频率
振幅：S＝1.8/（N/100）2×Fm/G
Fm：激振力（N）　G： 参振重量　N： 转速　S： 双振幅（mm）
   由 设计的电机外加偏心块组成，当电机旋转时，偏心块产生激振力通过振动器传递给料仓、料斗、溜槽的设备。
仓壁振动器的工作原理：
    仓壁振动器的原理就是他的转子不平衡，转子平衡量在允许值范围内的时候振动器运行很正常。当平衡量超出范围后，就会引起震动，不平衡量越大，震动就越大。

四、仓壁振动器性能特点：

      1、防闭塞能力强、功耗低、效果好、防闭塞能力可调，适用范围广；

      2、具有重量轻，噪音低，使用寿命长，易于自动控制等性；

      3、安装和方便。

五、仓壁振动器分类：

      1、按使用场所分为普通型和防爆型两种；

      2、按使用电源分为单相和三相两种。

六、仓壁振动器安装： 直接到全钢板料仓的仓壁上。

      1、无论料仓是否分隔，每一个出料口即为一个仓。
      2、主要根据料仓形式、料仓壁厚、料仓内部物料性质选用合适的仓壁振动器。
      3、料仓外部安装方式。详细见。

       3.2、全钢制对称角锥型料仓应安装在料仓下部某一面沿仓高1/4或小于1/4处中心线上。若要求其它三方面或拐角部也产生振动，或对于难以处理的物料，则应在对侧面不同高度上再安装一台（如图3）。
    3.3、大容量料仓一般上部为混凝土下部为钢板结构，底部周长小于4米安装一台，大于4米则每隔4-6米安装一台（如图4）。
    3.4、全混凝土结构或带加强筋料仓，可以通过在仓内设置振动板的方法安装仓壁振动器。
      4、根据仓壁振动器的高频振动且料仓钢板弹性较小的特点，应保证料仓强度和焊缝质量。仓壁振动器的激振力应调节到料仓物料不产生闭塞为宜。
