养殖场料塔称重传感器称重模块

养殖场料塔称重传感器称重模块
此称重模块与现有的料塔称重系统相比，该称重模块在安装时不需要起吊料塔，只需要在合适高度割断料塔支腿，用支腿抱箍A和支腿抱箍B从割断的料塔支腿端部抱紧并托起，支腿抱箍A与S型传感器相连。S型传感器安装与锥形称重支柱内部，依次重复上面步骤，直至所有料塔支腿都完成切割安装。

其次，在锥形称重支座与承重螺栓之间安装一组球/锥面垫圈，当地面不能满足水平要求时，本方案具有水平度自适应功能。

此外，料塔支腿在切割时，不可避免地会产生高度差，此时只需调节球面螺母改变S型传感器的高度位置，即可削弱晃动，又不影响称重。

再者，当遇到大风天气时，料塔会产生轻微的晃动，通过调节防风丝料塔，即可削弱晃动，又不影响称重。

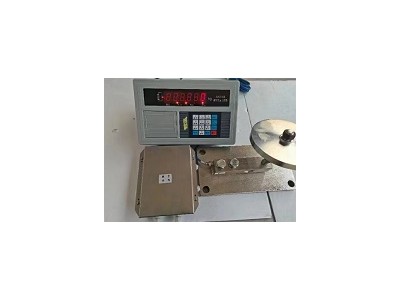

该料塔称重系统包括：锥形称重支座，承重螺栓，S型称重传感器，锁紧螺栓、支腿抱箍a8、支腿抱箍b9和多路称重仪表，S型称重传感器是位于锥形称重支座内部，且S型称重传感器通过承重螺栓与锥形称重支座相连，锥形称重支座与承重螺栓之间分别加入一组球面螺母和一组锥面垫圈，支腿抱箍a8与S型承重传感器底部通过锁紧螺栓相连，支腿抱箍b9与支腿抱箍a8通过抱紧螺栓、紧固螺母的配合实现夹紧且中间呈抱紧料塔支腿并从底部托起料塔支腿，多路承重仪表设置在料塔支腿底部且S型传感器信号全部接入多路称重仪表实现显示料塔的物料重量，从而测量和显示料塔的实时重量。在每个锥形称重支座的腰部（即为：在锥形称重支座的侧面）安装两颗防风丝，调节到合适位置，可有效降低料塔轻晃动对称重结果的影响。
