岩土工程是以岩土的利用、改造与政治为研究对象的学科。土木、水利、交通及环境工程等所遇到的岩土问题有明显的共性。大型工程设施建设中，与岩土有关的地基基础部分的设计和施工对于整个工程的安全可靠、经济技术指标及功能的发挥起着重要的作用。由于岩土介质的特殊性，它与一般的结构工程的设计的施工有较大的区别，带有明显区域特征。

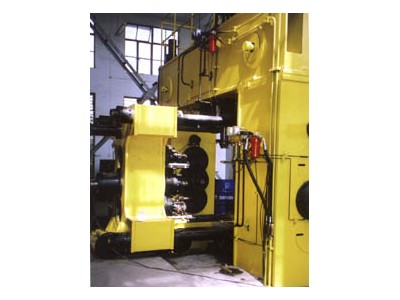

西安力创（LETRY）公司专业生产微机控制电液伺服大型岩土工程模型试验装置，是三向加载电液伺服模型试验设备。可进行大比尺平面应力应变模型试验、地下地表工程三维试验及软岩试样力学特性研究。本试验系统具有真三轴仪、剪切流变仪多项功能。根据不同试验条件可完成以下试验：
1、等速率应力控制加载试验；
2、等速率应变控制加载试验；
3、应力循环加载试验；
4、蠕变试验；
5、真三轴加载试验；
6、动态真三轴加载性能试验。
二、主要技术指标
（一） 模型尺寸和类型
1、整体模型 800x800x800mm
2、平面模型 1000x1000x1000mm
3、软岩试样 300x300x600mm
4、模型垂直向y向、左右向x向，前后向z向。五面主动加载，一面被动加载（z向）。
（二）各项测量指标
1、轴向z大负荷：3000kN；
1.1 轴向激振动态负荷： ±1500kN
1.2 轴向激振静态负荷：0—3000kN
1.3 静态负荷精度：优于±0.5%F.S.
1.4 负荷分档：1、 2、5、10三档
1.5 动态负荷示值波动度：
1.5.1 平均负荷波动度：优于±0.5%.
1.5.2 负荷振幅波动度：优于±2%
2、轴向变形：轴向静应变速度可调（范围为 : 0.01mm/min—5mm/min）；轴向静应力速度可调（范围为 :1 MPa/min—3 MPa/min）
2.1 变形精度：优于±0.5%
2.2 变形量程：100mm
2.3 应变测量可达：10-4
3、轴向激振器位移：
3.1行程：±50mm
3.2 位移测量精度：50mm时优于±0.5%
4、三轴试验频率：0—10Hz
5、试验测量控制系统
5.1 试验波形：正弦波、三角波、方波、梯形波、斜波等
5.2 轴向、侧向激振频率：0-10Hz
5.3 多通道多参数全数字闭环控制，自动调节系统的PIDL值，采用高分辨率的反馈采样和信号调节技术，所有通道（σ1、σ3、ε1）均以5kHz速率进行同步反馈和数据采集;
5.4 可选择力（应力）、变形（应变）、位移等多种伺服闭环控制方式；
5.5 计算机全数字显示σ1、σ3、ε1、T等多个工程量，多通道并行独立完成测量、显示、控制任务
6、伺服液压源流量：400l/min（200+100+30+63）；压力：21MPa
7、试验机控制系统能自动标定试验机准确度、能够自动调零
8、试验条件、参数设置和试验结果系统会自动存盘
9、试验控制软件，在Windows环境下运行，界面友好，操作简单，能完成试验条件、试样参数等的设置以及试验数据处理，试验数据能以多种文件格式保存，试验结束后数据可导入在Word、Excel等多种软件下，进行处理，试验完成后可对数据进行分析处理，并打印出试验报告
10、系统具有过载、破坏保护、次数设定功能。
